Đồng hồ timer tủ lạnh 704 (cấu tạo)

Đồng hồ timer 704 tủ lạnh

- Chức năng ngắt điện vào máy nén và cấp điện cho hệ thống điện trở xả đá để tẩy tuyết dàn lạnh.

- Tùy theo cấu tạo của timer, thời gian xả đá có thể 6h, 8h, 12h, 24h. Thời gian xả đá từ từ 18 – 30 phút.

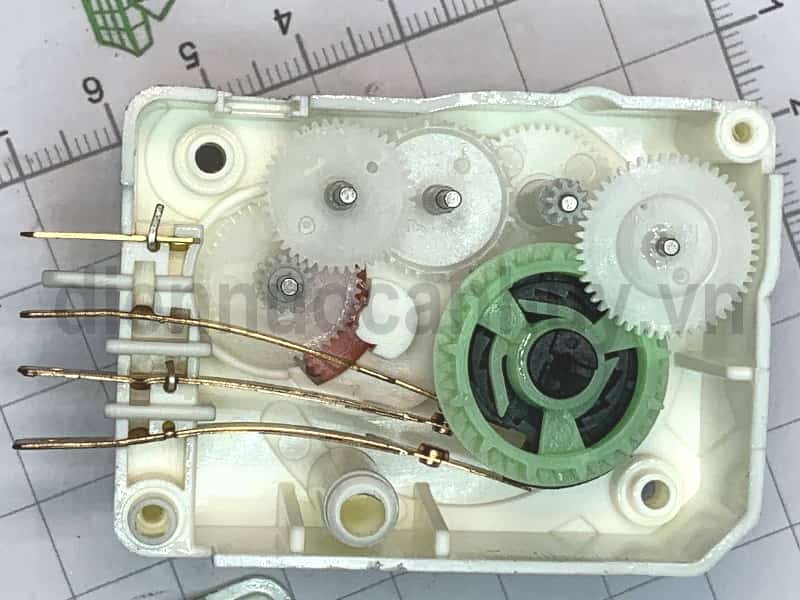

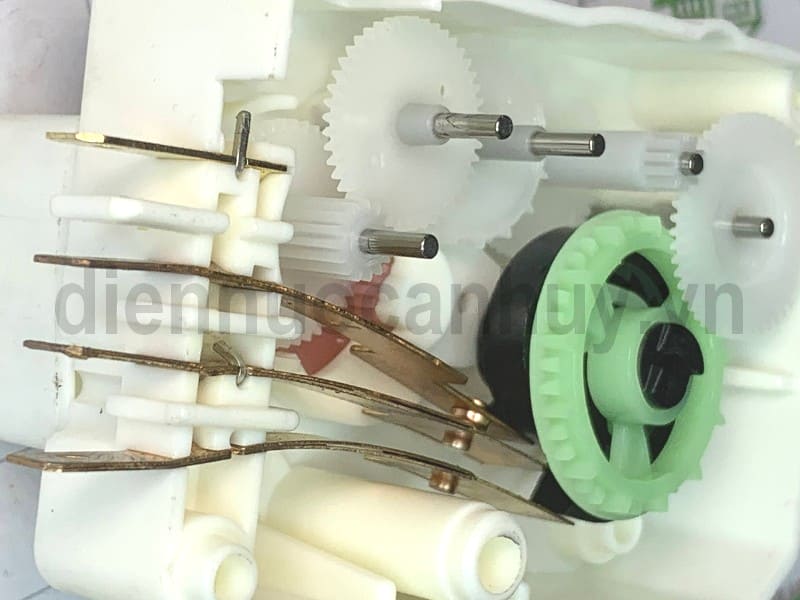

Cấu tạo của Đồng hồ timer 704 tủ lạnh

- Gồm một động cơ điện xoay chiều một pha M có vòng ngắn mạch có điện áp làm việc như của động cơ máy nén.

- Trục động cơ qua một bánh răng giảm tốc truyền động cho một bánh cam có tốc độ một vòng trong 24 giờ.

- Tùy theo sự sắp xếp các vấu trên bánh cam ta có sự đóng ngắt tiếp điểm theo những chu kỳ thời gian nhất định.

Các loại timer thông dụng:

- Đồng Hồ Tủ Lạnh Panasonic  603 Thái Lan Không Viền

- Đồng Hồ Tủ Lạnh Panasonic 603 Thái Lan Có Viền

- Đồng Hồ Tủ Lạnh Thái Lan 704

- Đồng Hồ Tủ Lạnh 706 Dày Thái Lan

- Đồng Hồ Tủ Quầy Model 802B

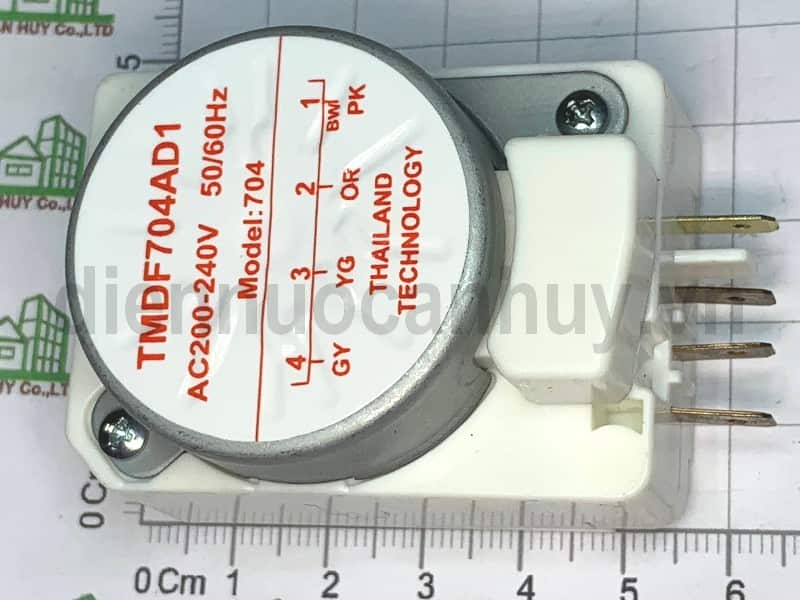

Sơ đồ đấu điện Đồng hồ timer 704 tủ lạnh

Sơ đồ đấu điện Đồng hồ timer tủ lạnh

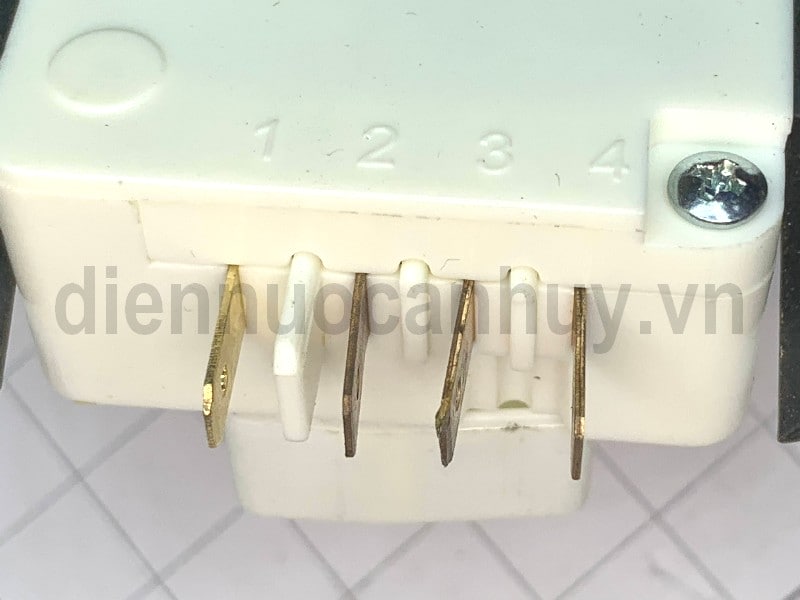

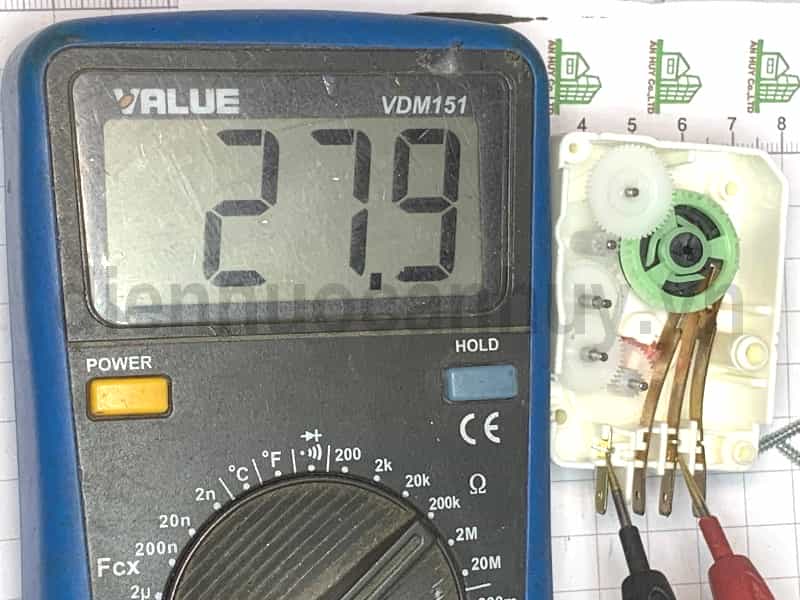

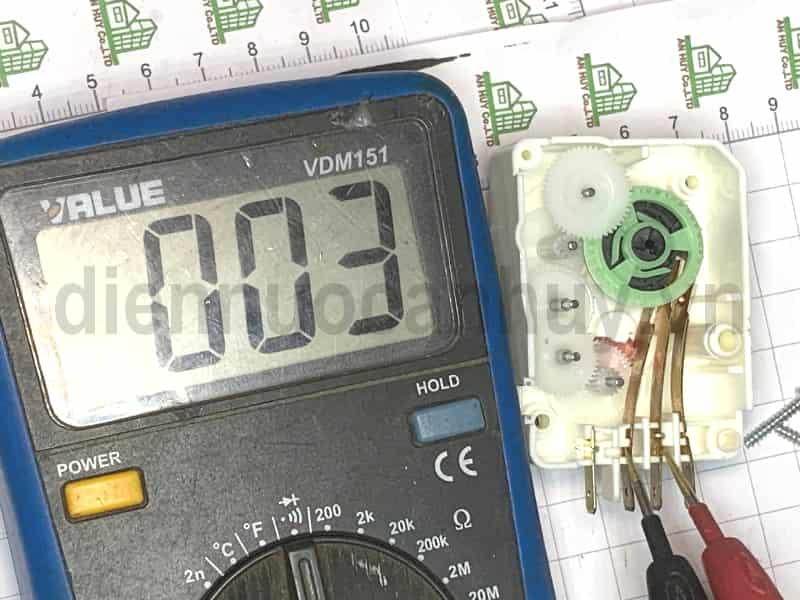

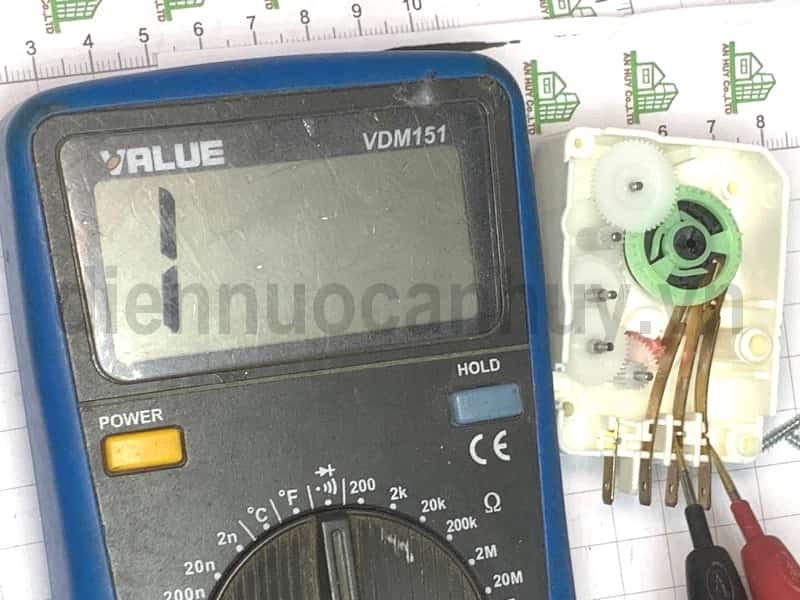

Chân 1: Là chân cấp nguồn xoay chiều 220V

Chân 2: Là chân cấp điện cho điện trở xả đá

Chân 3: Là mô tơ thời gian

Chân 4: Chân cấp điện cho máy nén.

- Lưu ý:

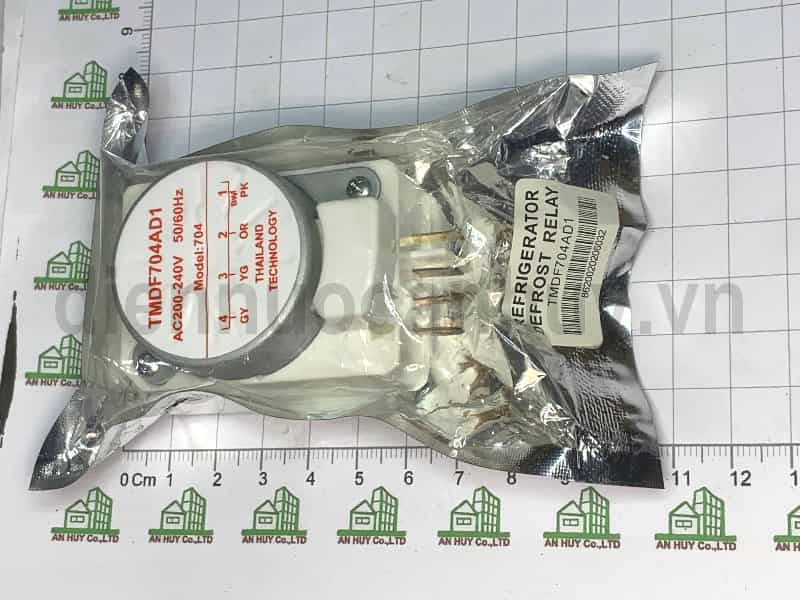

+ Hình ảnh sản phẩm là hình ảnh thực tế, mầu sắc sẽ không chuẩn với mầu thực tế do sai lệch về ánh sáng lúc chụp ảnh.

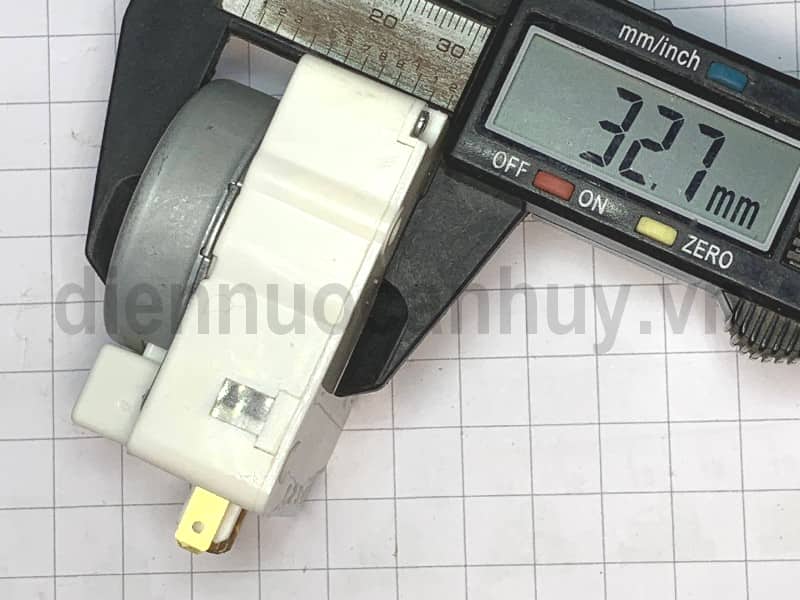

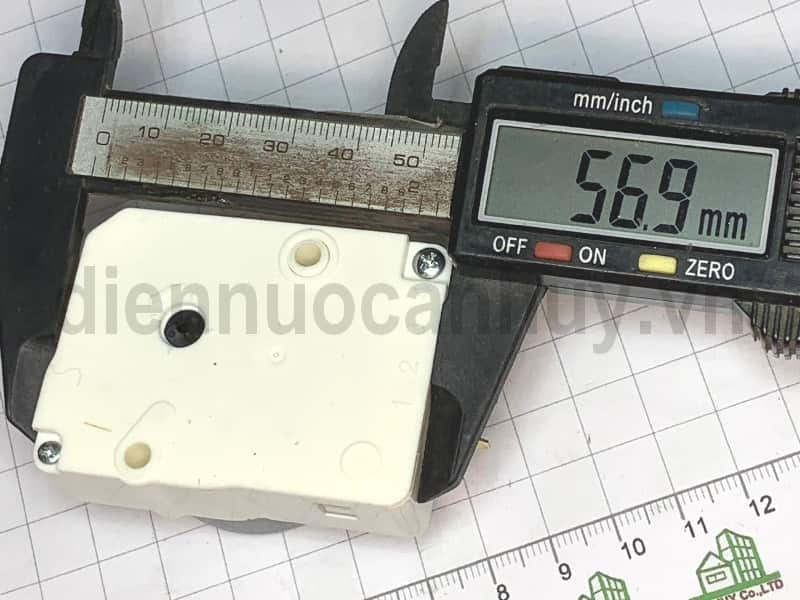

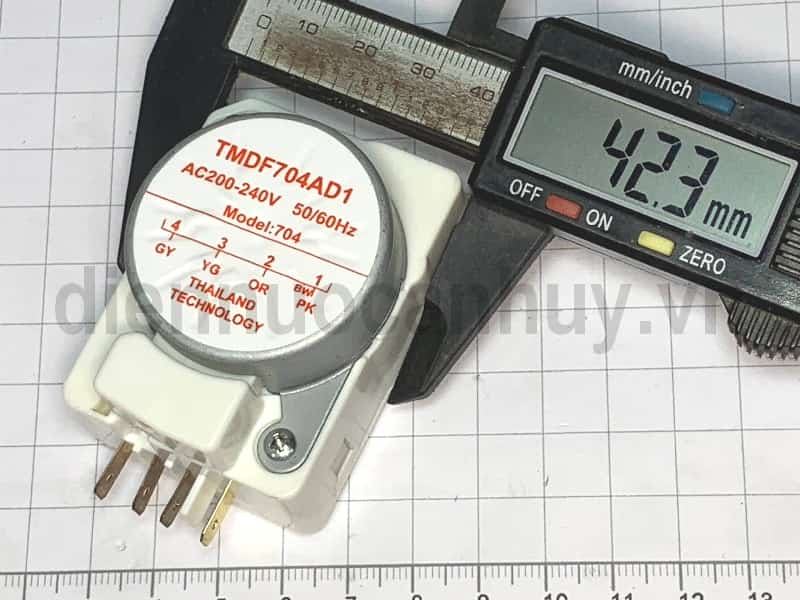

+ Kích thước sản phẩm như trong ảnh. Mỗi ô vuông là 1 cm dài và 1 cm rộng.

+ Vì vậy, các bạn nên xem kỹ ảnh sản phẩm trước khi đặt hàng để đỡ mất công đổi trả.
