Rơ le bình nóng lạnh Ariston mới có phao đồng (bnl)

Rơ Le Ariston mới có phao đồng

Rơ le bình nóng lạnh, công tắc bình nóng lạnh là bộ phận điều chỉnh nhiệt độ nước trong bình, đồng thời có chức năng bảo vệ binh khi quá tải.

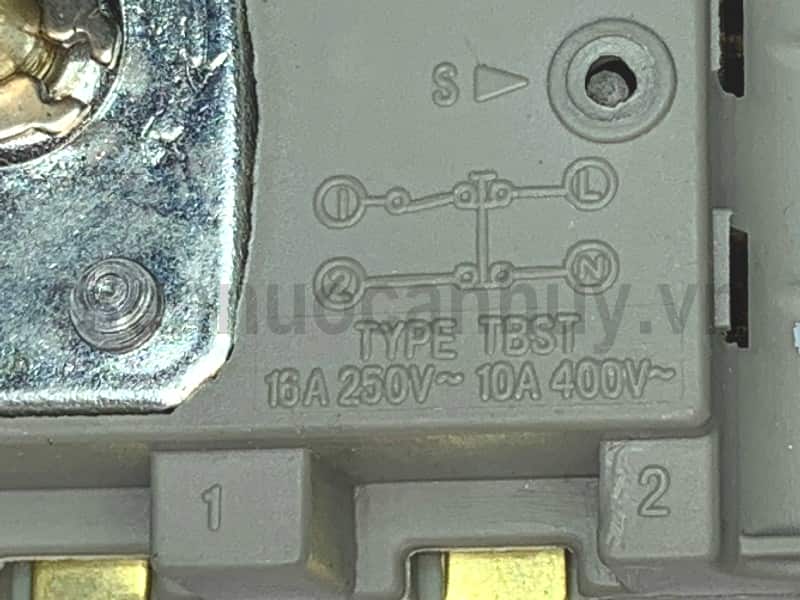

Ý nghĩa các chân cực Rơ Le Ariston mới có phao đồng

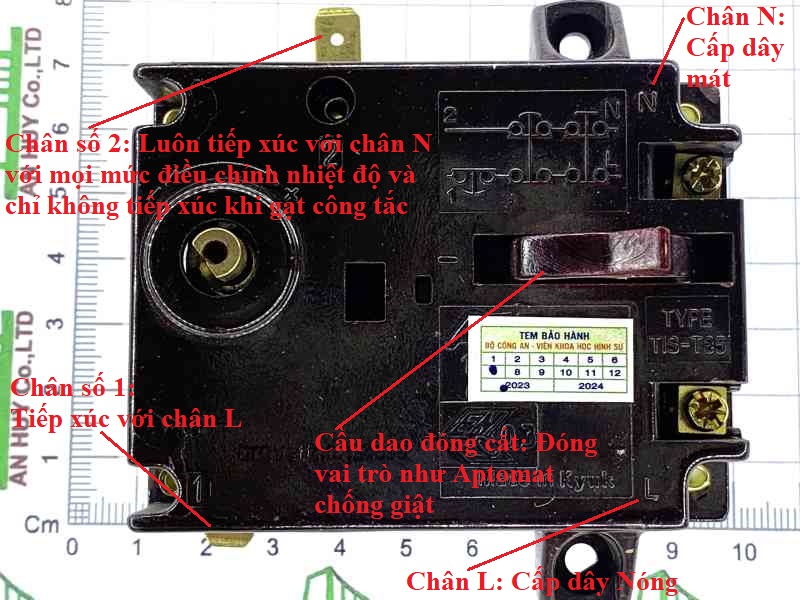

Rơ le thông thường có các chân như ảnh dưới đây:

Chân số 1: Là chân vào cọc đốt. Khi nhiệt độ bình đạt đến nhiệt độ cài đặt thì chân số 1 này sẽ ngắt kết nối với chân L đầu vào.

Chân Số 2: Chân số 2 nối với chân còn lại của cọc đốt. Nó luôn tiếp xúc với chân N của đầu vào với bất kỳ nhiệt độ nào. Điều này có nghĩa là một chân của cọc đốt luôn luôn được cấp điện mát vào.

Chân L và N: Là 2 chân cấp điện tương ứng là dương và điện âm.

Cần gạt: Hiểu đơn giản, nó giống như công tắc 20A, hay cầu giao điện. Khi gạt sang phải thì nó cắt cả chân 1 và chân 2, còn khi gạt sang trái thì nó đóng điện cho cả chân 1 và chân 2.

Cách đo kiểm tra Rơ Le Ariston mới có phao đồng

Dùng đồng hộ vạn năng để về chế độ đo thông mạch và tiến hành đo như dưới đây.

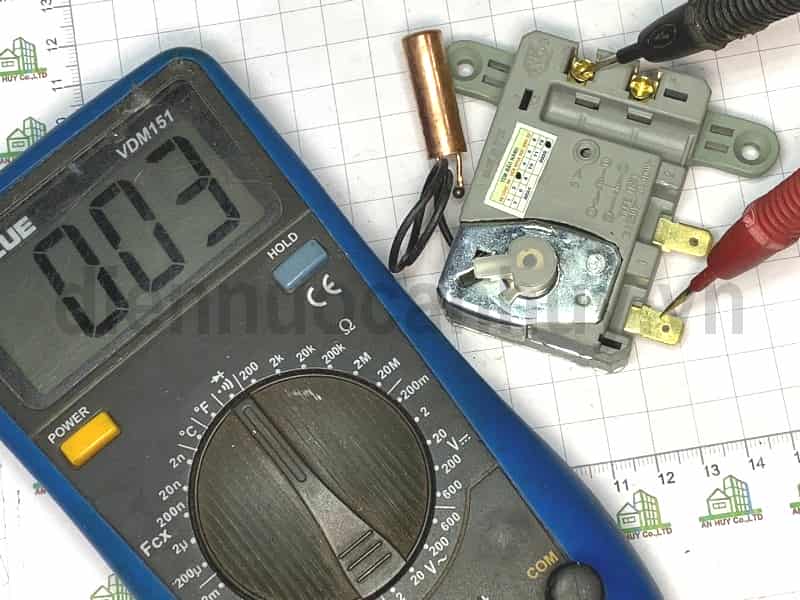

Đặt que đen vào chân N que đỏ vào chân 2 rồi tiến hành

- Xoay núm điều chỉnh nhiệt độ. Nếu thông liên tục mà không ngắt ở bất kể vị trí núm xoay nào thì không sao, nó là bình thường.

- Vẫn giữ nguyên các que đo, dùng tay kéo công tắc (bật tắt) mà hai cực vẫn không thông là hỏng, còn thông là ok.

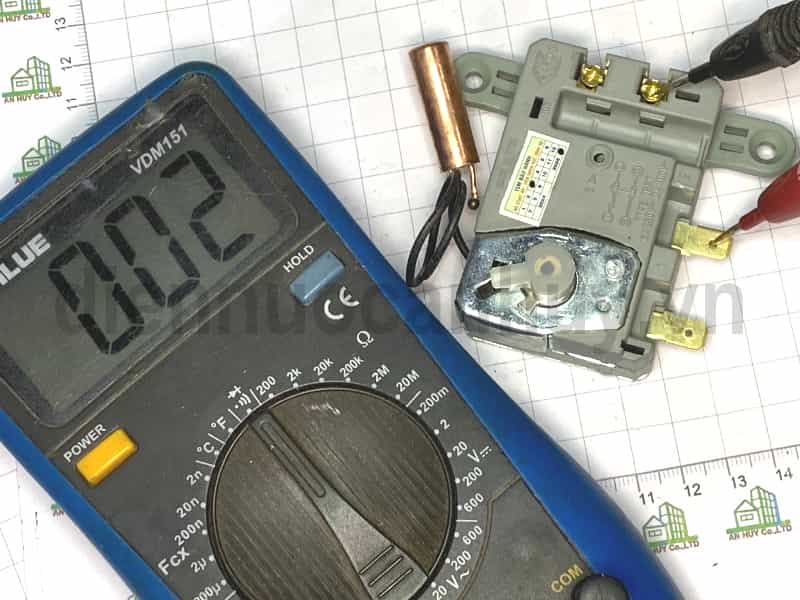

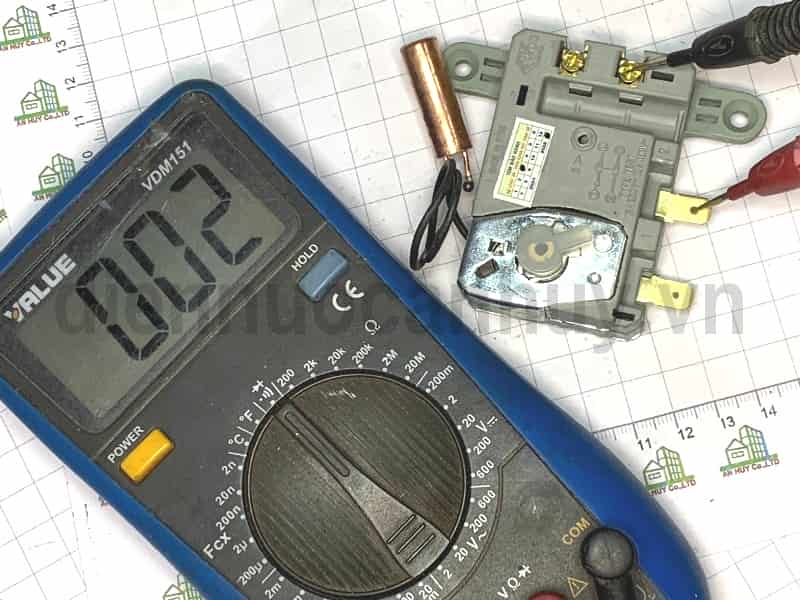

Đặt que đèn vào chân L và que đỏ vào chân số 1:

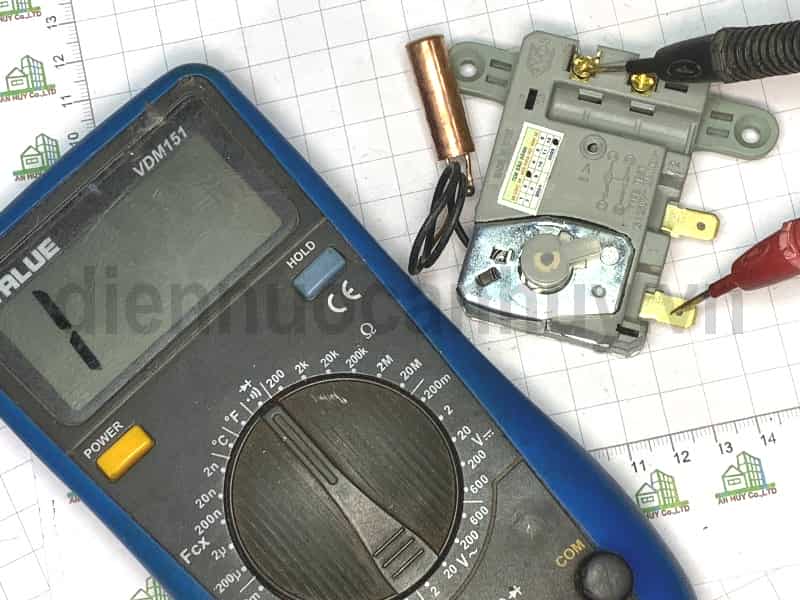

- Xoay núm vặt để kiểm tra thông mạch, nếu nó luôn không thông mạch thì dùng tay để kéo hoặc đẩy công tắc mà nó vẫn không thông thì là hỏng.

- Lưu ý:

+ Hình ảnh sản phẩm là hình ảnh thực tế, mầu sắc sẽ không chuẩn với mầu thực tế do sai lệch về ánh sáng lúc chụp ảnh.

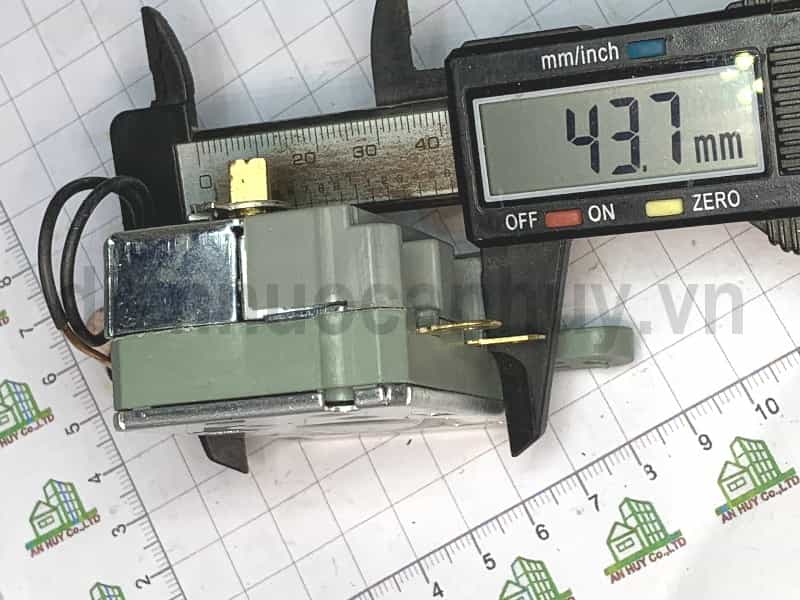

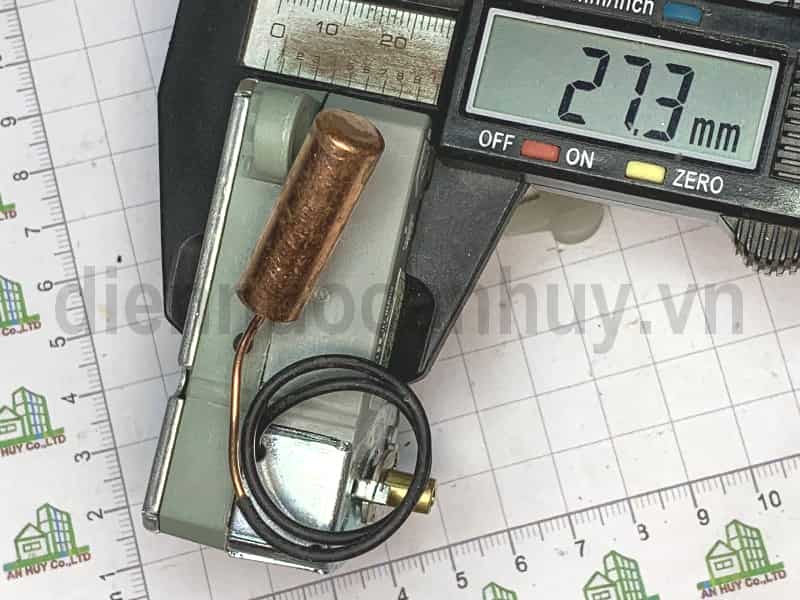

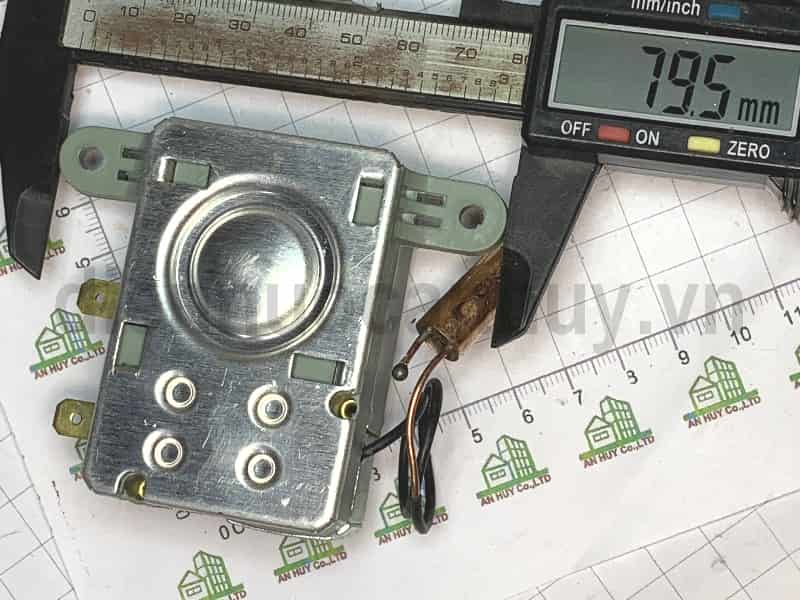

+ Kích thước sản phẩm như trong ảnh. Mỗi ô vuông là 1 cm dài và 1 cm rộng.

+ Vì vậy, các bạn nên xem kỹ ảnh sản phẩm trước khi đặt hàng để đỡ mất công đổi trả.
