rơ le hồng WKB-85 điều nhiệt cho bình nóng lạnh 0- 85 độ

Rơ le điều chỉnh nhiệt 30 độ C

- Phạm vi điều chỉnh nhiệt từ -30 độ C đến Dương 30 độ C

- Công suất tải tiêu thu: 16A (đủ dùng cho hầu hết các thiết bị điện 220V

- Điện áp sử dụng: AC 220, cũng có thể dùng cho DC12V... Về cơ bản nó không sử dụng cuận hút nam châm để đóng cắt tiếp điểm nên điện áp nào cũng chơi được.

Sơ đồ đấu nối và ý nghĩa các chân Rơ le điều chỉnh nhiệt 30 độ C

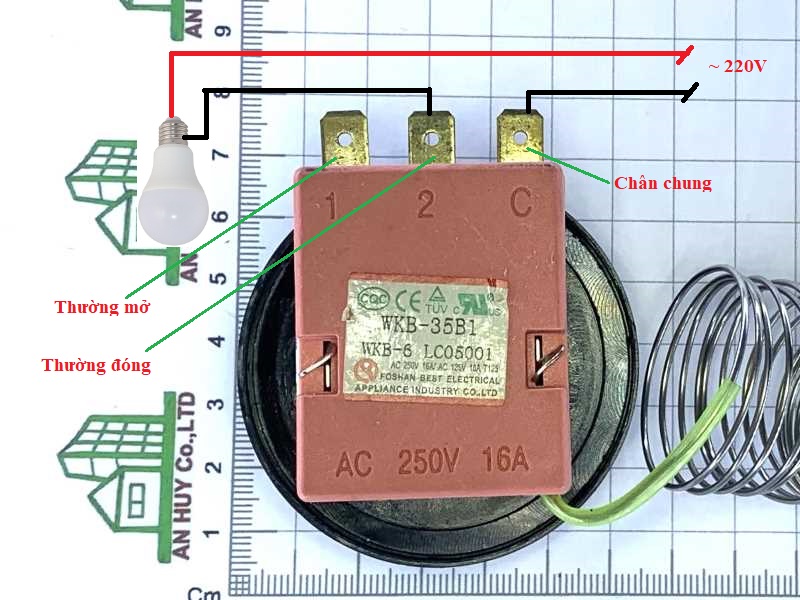

Sơ đồ đấu dây Rơ le điều chỉnh nhiệt độ

Chân C: Là chân chung (tiếp xúc với chân 1, không tiếp xúc với chân 2 ở mức nhiệt độ nhất định)

Chân 1: Là chân thường đóng. Khi nhiệt độ ở mức nhất định, chân C tiếp xúc với chân 1, đồng thời chân C không tiếp xúc với chân 2

Chân 2: Là chân thường mở, ở mức nhiệt nhất định, chân C không tiếp xúc với chân 2, nhưng tiếp xúc với chân 1 (nghe có vẻ lằng nhằng nhỉ)

Rơ le điều chỉnh nhiệt 30 độ C và Thermostat tủ lạnh khác nhau như thế nào?

Rơ le điều chỉnh nhiệt 30 độ C còn được gọi là sâu lạnh, có phạm vi điều chỉnh nhiệt từ -30 đến +30 độ C, vì vậy nó có thể thay thế hoàn toàn cho tất cả các loại Thermosta tủ lạnh.

Rơ le điều chỉnh nhiệt 30 độ C có 3 chân, nếu dùng trong tủ lạnh thì chỉ cần sử dụng 2 chân, lúc này chức năng của Rơ le điều chỉnh nhiệt 30 độ C giống với chức năng của Thermotstat

- Lưu ý:

+ Hình ảnh sản phẩm là hình ảnh thực tế, mầu sắc sẽ không chuẩn với mầu thực tế do sai lệch về ánh sáng lúc chụp ảnh.

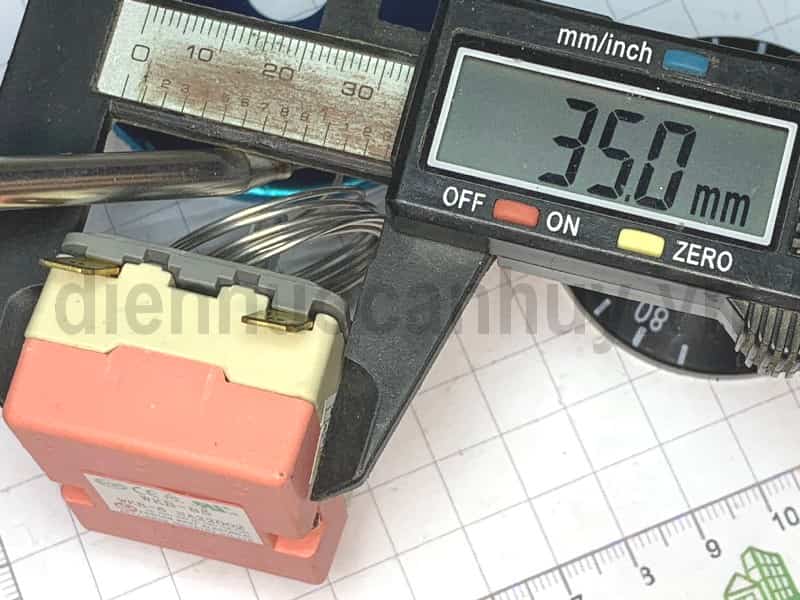

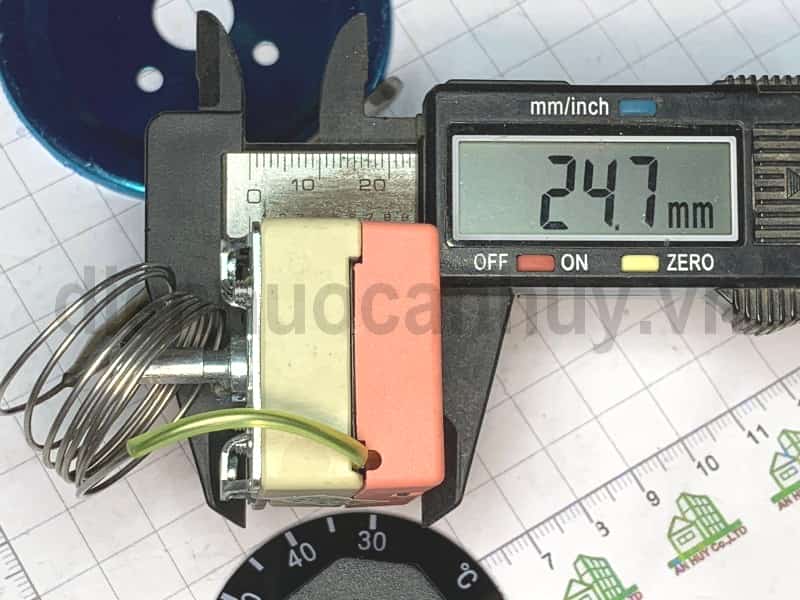

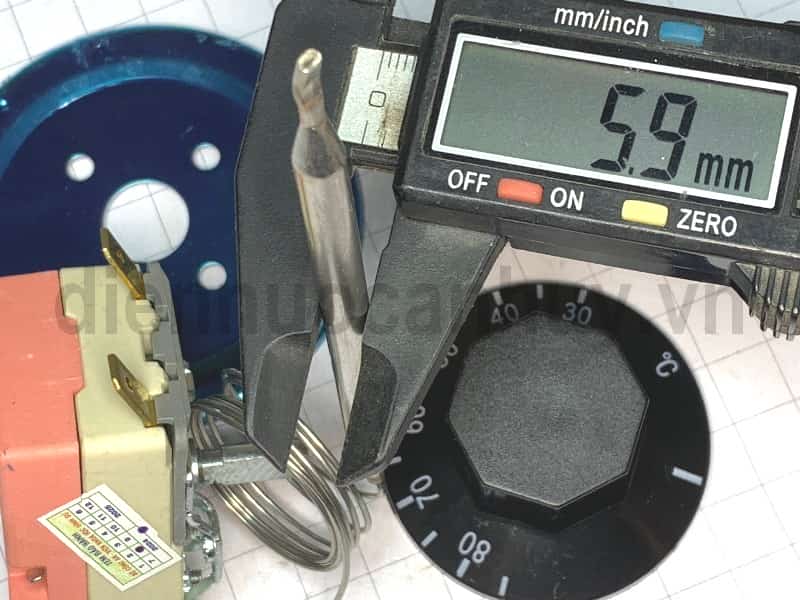

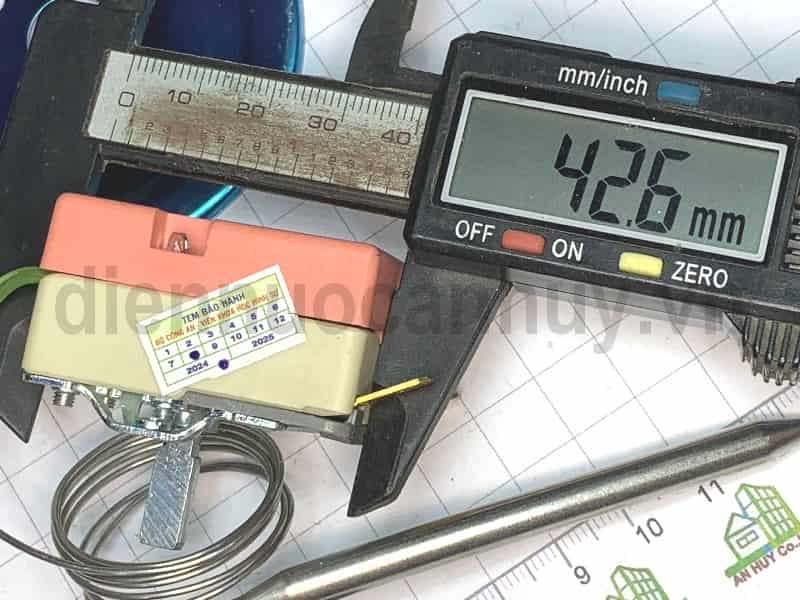

+ Kích thước sản phẩm như trong ảnh. Mỗi ô vuông là 1 cm dài và 1 cm rộng.

+ Vì vậy, các bạn nên xem kỹ ảnh sản phẩm trước khi đặt hàng để đỡ mất công đổi trả.
