Mô tơ cánh vẫy SP BN2A Daikin

Mô tơ vẫy Daikin.

Mô tơ cánh vẫy điều hòa hay còn gọi là mô tơ đảo gió, mô tơ cửa gió dàn lạnh điều hòa. Có công dụng giúp chuyển hướng gió lạnh từ giàn lạnh lan tỏa ra khắp phòng hoặc hướng gió lạnh đến vị trí nhất định.

Thông số Mô tơ vẫy Daikin

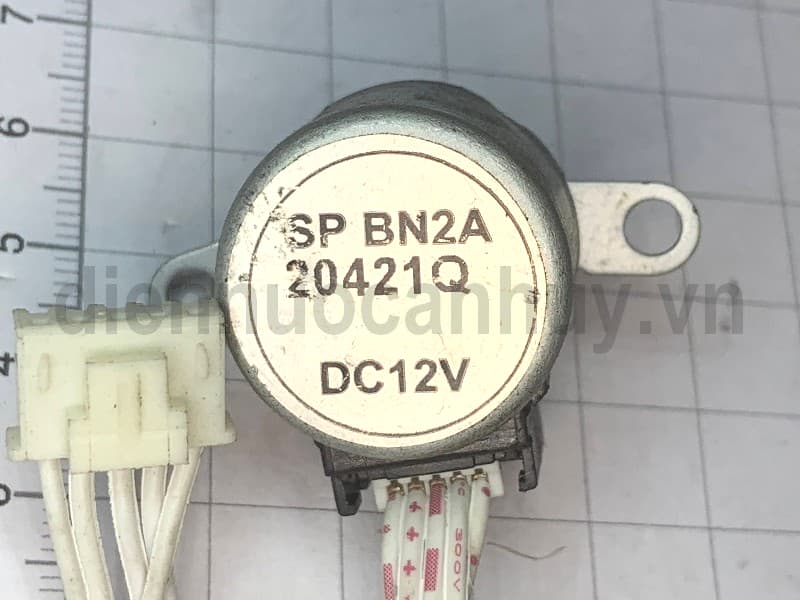

Điện áp: 12V DC.

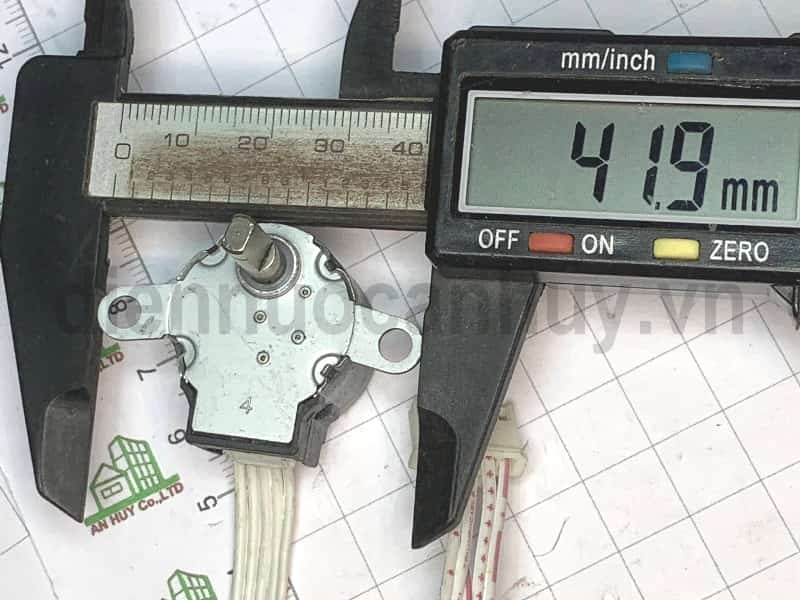

Khoảng cách 2 lỗ bắt vít: 35mm.

Sơ đồ đấu điện Mô tơ vẫy Daikin

Tất cả các loại mô tơ cánh vẫy của các hãng khác nhau đều có chung một sơ đồ nguyên lý giống nhau bao gồm: 1 dây chung và 4 dây ra tương ứng với 4 cuận dây trong mô tơ. Khi cấp điện dương 12V vào chân chung và cấp điện âm vào các chân còn lại thì mô tơ quay theo chiều thuận và ngược lại.

Sơ đồ đấu điện nguyên lý hoạt động mô tơ cánh vẫy

Cách đo kiểm Mô tơ vẫy Daikin

- Đo bằng đồng hồ vạn năng:

+ Xác định chân chung: Chân chung là chân có điện trở bằng nhau khi đo đến tất cả các chân còn lại.

+ Nếu điện trở không lên hoặc điện trở bằng 0 đối với 1 cặp chân nào đó thì mô tơ bị hỏng.

- Kiểm tra bằng nguồn điện 12V:

+ Cấp điện dương vào chân chung (đã xác định ở trên)

+ Cấp điện 12 âm vào các chân còn lại

Kết luận: Nếu tất cả các chân còn lại đều làm mô tơ quay thì OK, Nếu một trong các chân không làm mô tơ quay thì vứt.

- Lưu ý:

+ Hình ảnh sản phẩm là hình ảnh thực tế, mầu sắc sẽ không chuẩn với mầu thực tế do sai lệch về ánh sáng lúc chụp ảnh.

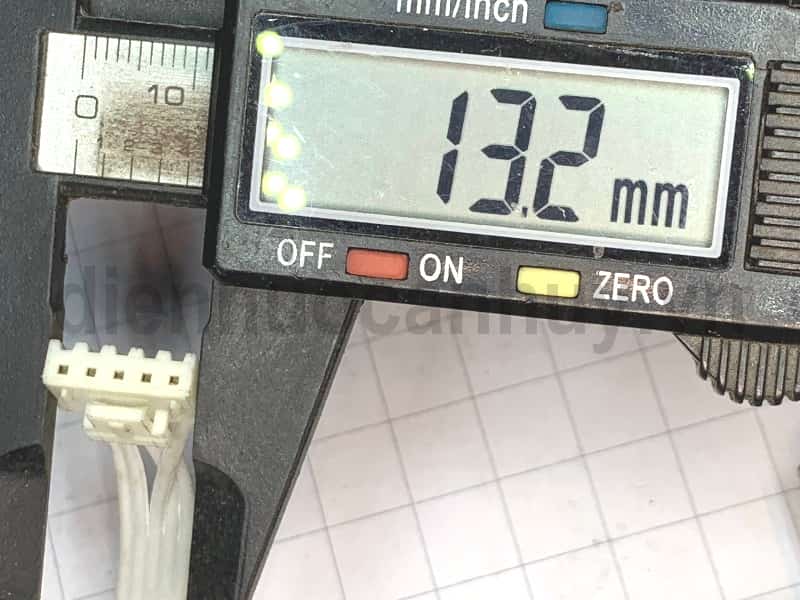

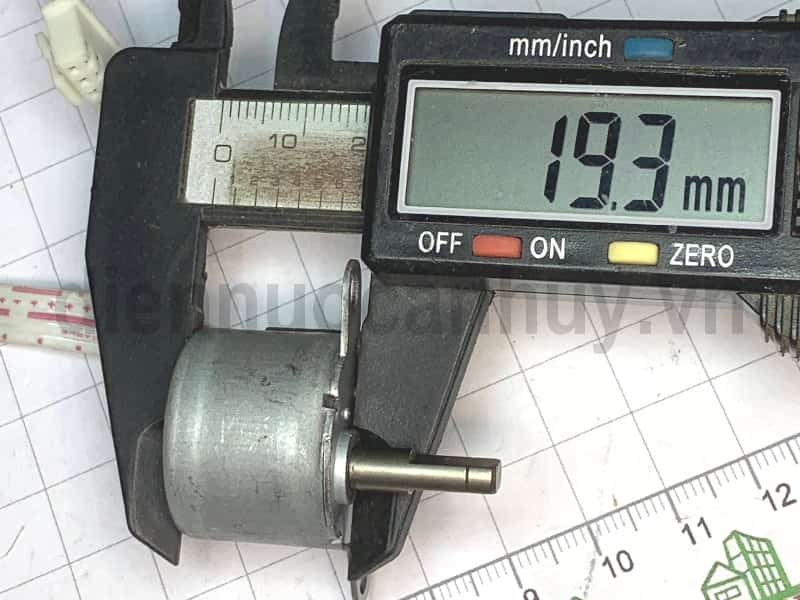

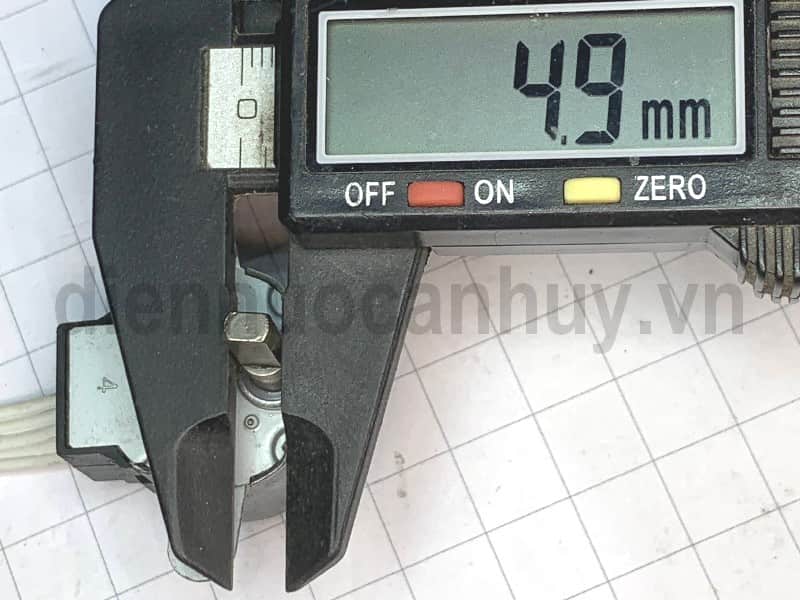

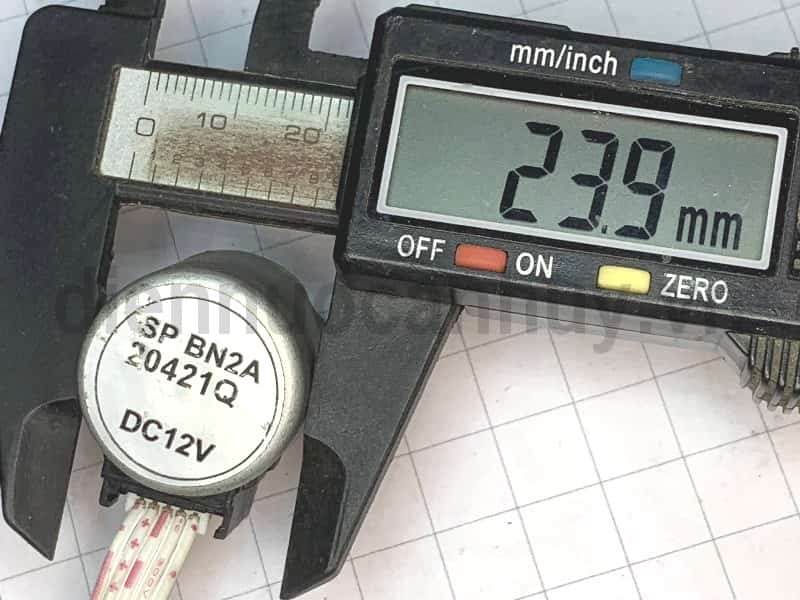

+ Kích thước sản phẩm như trong ảnh. Mỗi ô vuông là 1 cm dài và 1 cm rộng.

+ Vì vậy, các bạn nên xem kỹ ảnh sản phẩm trước khi đặt hàng để đỡ mất công đổi trả.
