dây điện 2.5 chịu tải bao nhiêu w

Đăng bởi CÔNG TY TNHH THƯƠNG MẠI XÂY LẮP VÀ DỊCH VỤ AN HUY là vào lúc 07/01/2023

Dây điện bị quá tải làm dây bị nóng quá giới hạn của nhà sản xuất công bố, làm cháy lớp vỏ cách điện dẫn đến chập điện và gây hỏa hoạn. Hiện nay để bảo vệ an toàn lưới điện, việc lắp thêm aptomat là chuyện đương nhiên bên cạnh đó lựa chọn kích cỡ dây theo công suất là điều bắt buộc.

Chọn lựa đúng chủng loại dây điện

Dây điện 2.5 chịu tải Bao nhiêu W?

Trả Lời:
- Nếu là lõi đồng và dùng trong điện 1 pha thì là 3 300 W
- Nếu là lõi nhôm dùng điện 1 pha thì chịu được 2 475W
- Nếu là lõi đồng và dùng điện 3 pha thì chịu được 5 700W
- Nếu là lõi nhôm và dùng điện 3 pha thì chịu được 4 275W

Cách tính dây điện chịu tải

Trước tiên hãy nói về ảnh hưởng của chiều dài dây đến công suất chịu tải của dây:
Theo công bố từ nhà sản xuất Dây Cáp Điện Trần Phú : Nếu chiều dài dây dẫn loại 2x2.5 là 1km ở nhiệt độ 20 độ C thì điện trở là 7.98 Ôm (catalog trần phú đây). Đối với điện dân dụng dùng cho gia đình thì chiều dài dây dẫn từ nguồn chính (có thể từ cột điện vào nhà, có thể từ aptomat tổng đến các ổ cắm trong phòng) đến các ổ điện và đến các thiết bị điện thông thường nhỏ hơn hoặc bằng 30m, khi đó điện trở trên đoạn 30m chỉ là 7.98/30 = 0.226 ôm. Với điện trở quá nhỏ như vậy thì trong tính toán dưới đây chúng ta bỏ qua phần ảnh hưởng của chiều dài dây dẫn đến công suất chịu tải của dây điện.

Ngày xưa đi học ghét đặc môn vật lý, giờ đi buôn dây điện lại phải mò mẫm đến nó để viết bài. Theo sách giáo khoa vật lý lớp 11 thì có một công thức tính liên quan giữa cường độ dòng điện và tiết diện dây dẫn như sau:

j = I/S

Trong đó:
j được gọi là mật độ dòng điện:
- Là dòng điện chạy qua dây dẫn có tiết diện là 1 mm2, đơn vị là: A/mm2
- Là hằng số phụ thuộc vào chất liệu của dây dẫn điện:
+ Đối với dây dẫn là đồng thì j = 6A/mm2: Nghĩa là dây dẫn có tiết diện = 1mm2 thì có thể chịu được dòng điện là 6A (Nguồn dữ liệu lấy từ wiki)
+ Đối với dây dẫn là nhôm thì j =  4.5A/mm2: Nghĩa là dây dẫn nhôm có tiết diện 2mm2 thì chịu được dòng điện là 4.5A

Như vậy để trả lời câu hỏi: Dây điện 2.5 chịu tải bao nhiêu W?  ta tiến hành các bước sau:

Bước 1: Xác định tiết diện của dây

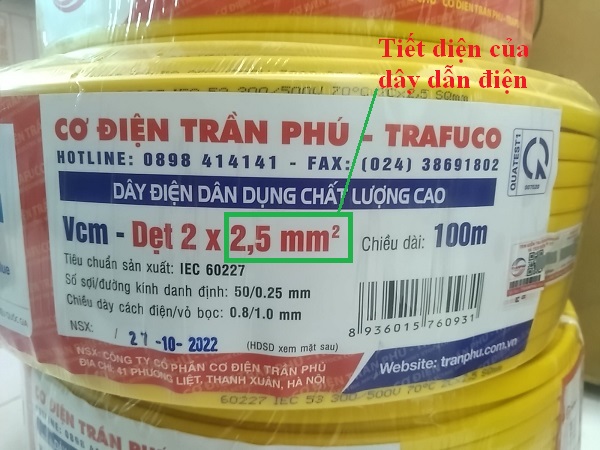

dây điện trần phú 2x2.5

Dây 2x2.5 nghĩa là dây đôi, và tiết diện của một dây là 2.5mm2. Thông số này được nhà sản xuất in trên bao bì, nhãn mác và in trực tiếp trên dây điện.

Bước 2: Tính cường độ dòng điện mà dây điện cho phép đi qua mà không làm dây bị nóng lên.

Theo công thức về mật độ dòng điện ở trên thì: I = jxS
Đối với dây đồng 2.5 thì: I = 6 x 2.5 = 15 A
Đối với dây nhôm 2.5 thì: I = 4.5x2.5 = 11.25A.

Bước 3: Xác định tải chịu được của dây 2.5 lắp cho điện 1 pha hay 3 pha?

Công thức tính tải tiêu thụ thì lại học ở lớp 9 rồi: P = U x I (W)
Trong đó: U là hiệu điện thế (Nôm na là điện 1 pha hay 3 pha. Nếu điện 1 pha thì U = 220V; điện 3 pha thì U = 380V.)
Tải chịu được của dây điện 2.5 lắp cho điện 1 pha đối với dây đồng là: P = 220x15 = 3300 W = 3.3kW
Tải chịu được của dây điện 2.5 lắp cho điện 3 pha đối với dây đồng là: P =380x15 = 5700 W = 5.7 kW
Tải chịu được của dây điện 2.5 lắp cho điện 1 pha đối với dây Nhôm là: P =220x11.25 = 2475 W = 2.5 kW
Tải chịu được của dây điện 2.5 lắp cho điện 1 pha đối với dây Nhôm là: P =380x11.25 = 4275W = 4.3 kW

Nhận xét kết quả: Dây điện 2.5 cho phép chịu tải lên đến bao nhiêu W thì phụ thuộc vào các thông số như: Điện áp sử dụng? Vật liệu làm dây dẫn, đối với vật liệu là đồng thì dây dẫn có thể chịu tải lớn hơn sơ với dân dẫn là nhôm. Như vậy chất lượng dây dẫn ảnh hưởng quá nhiều đến khả năng chịu tải của dây. Vì nó liên quan đến mật dộ dòng điện, Nếu dây dẫn mà nhà sản xuất ghi là: 99.99 % là đồng nguyên chất nhưng thực tế không phải vậy thì tải tiêu thụ mà dây có thể chịu được sẽ thấp hơn nhiều so với tính toán. Chính vì thế, Người tiêu dùng cũng cần phải biết phân biệt dây xin và dây đểu để có lựa chọn đúng đắn cho mình.

Bảng chịu tải dây điện

Để thuận tiện cho các bạn không phải tính toán như trên, mình có tổng hợp kết quả tính toán công suất chịu tải của dây điện 3 pha cũng như của dây điện 1 pha tùy thuộc vào loại dây đồng hay dây nhôm.

Loại dây điện Loại ruột dẫn Hệ thống điện lưới Tải chịu được của dây
(W)

Dây điện 4.0 chịu tải bao nhiêu w

Sợi đồng 1 pha 5 280
Sợi đồng 3 pha 9 120
Sợi Nhôm 1 pha 3 960
Sợi Nhôm 3 pha 6 840

dây điện 2.5 chịu tải bao nhiêu w

Sợi đồng 1 pha 3 300
Sợi đồng 3 pha 5 700
Sợi Nhôm 1 pha 2 475
Sợi Nhôm 3 pha 4 275

dây điện 6.0 chịu tải bao nhiêu w

Sợi đồng 1 pha 7 920
Sợi đồng 3 pha 13 680
Sợi Nhôm 1 pha 5 940
Sợi Nhôm 3 pha 10 260

dây điện 1.5 chịu tải bao nhiêu w

Sợi đồng 1 pha 1 980
Sợi đồng 3 pha 3 420
Sợi Nhôm 1 pha 1 485
Sợi Nhôm 3 pha 2 565

dây điện 0.75 chịu tải bao nhiêu w

Sợi đồng 1 pha 990
Sợi đồng 3 pha 1 710
Sợi Nhôm 1 pha 743
Sợi Nhôm 3 pha 1 283

Trên đây là cách tính tải chịu được cho từng loại dây điện có kích cỡ khác nhau. Vậy bài toán ngược là là: Nếu bạn đấu dây điện cho bếp từ, bình nóng lạnh, điều hòa... thì dùng dây điện 2.5; 4.0; hay dây 6.0?

Chọn dây dẫn theo công suất?

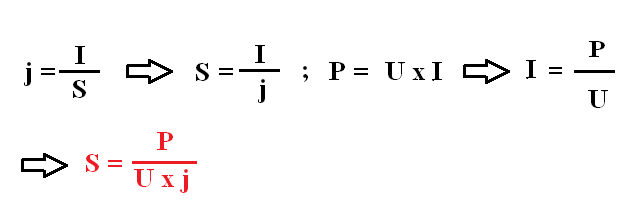

Để trả lời câu hỏi trên thì ta lại xuất phát từ công thức tính mật độ dòng điện như đầu bài viết tôi đã nêu: j = I/S vậy nên: S = I/j mà P = U x I nên ta có: S = P/(Uxj) như hình vẽ dưới

tính chọn dây điện theo công xuất

Nhìn vào công thức trên để chọn được dây dẫn phù hợp với công suất tiêu thu thì ta phải trả lời được ba câu hỏi: Tổng công xuất tiêu thụ trên dây điện là bao nhiêu? Dây dẫn dùng trong hệ thống điện 1 pha hay 3 pha? Dây dẫn làm bằng đồng hay bằng nhôm?

Bước 1: Tính tổng công xuất tiêu thụ.

Các thiết bị điện sử dụng trong gia đình thông thường có công suất từ vài W đến vài kW, Chẳng hạn như trên đường dây dùng các thiết bị như lò vi sóng, máy giặt, may rửa bát, nồi cơm điện, tủ lanh... để xác định công suất của các thiết bị này thì đơn giản nhất là xem nhãn mác thông số kỹ thuật của nhà sản xuất được in, dán lên sản phẩm. Ở đây tôi ví dụ tổng cộng công suất của các thiết bị đó là 4500W

Bước 2: Xác định điện áp

Nếu là điện sinh hoạt như thông thường là điện 1 pha, ở Việt Nam thì điện áp này là 220V
Nếu là điện kinh doanh thông thường là điện 3 pha, điện áp là 380V

Bước 3: Bạn mua dây đồng hay dây nhôm?

Nếu là dây đồng thì mật độ dòng điện j = 6 A/mm2
Nếu là dây nhôm thì mật độ dòng điện: j = 4.5 A/mm2

Bước 4: Tính tiết diện dây dẫn

Lắp tất cả các thông số trên vào công thức.
Ví dụ: Loại dây mình sử dụng là dây đồng, điện 1 pha, dùng cho máy có công suất là: 4500 W thì ta có: S = 4500/(220x6) = 3.41 mm2.

Bước 5: Chọn loại dây dẫn

Để đảm bảo an toàn thông thường sau khi tính ở bước 4 ta nhân thêm 1.2 lần kết quả để chọn dây dẫn phù hợp: Tiết diện dây = 3.41x1.2 = 4.091 mm2. Hiện tại trên thị trường các hãng chỉ sản xuất dây điện với kích thước cố định là: 0.75; 1; 1.5; 2.5; 4; 6...  vì vậy ta chọn được dây điện 4.0

Bảng chọn dây điện theo công suất đối với nguồn điện 3 pha, dây đồng

Công Suất tải
(W)
Chọn loại dây
(mm2)
đến 1425W 0.75
Đến 2850W 1.5
Đến 4750W 2.5
Đến 7600W 4
Đến 1.14kW 6
Đến 1.9 kW 10

Bảng chọn dây điện theo công suất đối với nguồn điện 1 pha, dây đồng

Công Suất tải
(W)
Chọn loại dây
(mm2)
đến 825W 0.75
Đến 1650W 1.5
Đến 2750W 2.5
Đến 4.4 kW 4
Đến 6.6 kW 6
Đến 11 kW 10

Bảng chọn dây điện theo công suất đối với nguồn điện 3 pha, dây nhôm

Công Suất tải
(W)
Chọn loại dây
(mm2)
đến 1068W 0.75
Đến 2137W 1.5
Đến 3562W 2.5
Đến 5.7 kW 4
Đến 8.55 kW 6
Đến 14.25 kW 10

Bảng chọn dây điện theo công suất đối với nguồn điện 1 pha, dây nhôm

Công Suất tải
(W)
Chọn loại dây
(mm2)
đến 619W 0.75
Đến 1237W 1.5
Đến 2062W 2.5
Đến 3.3 kW 4
Đến 4.95 kW 6
Đến 8.25 kW 10

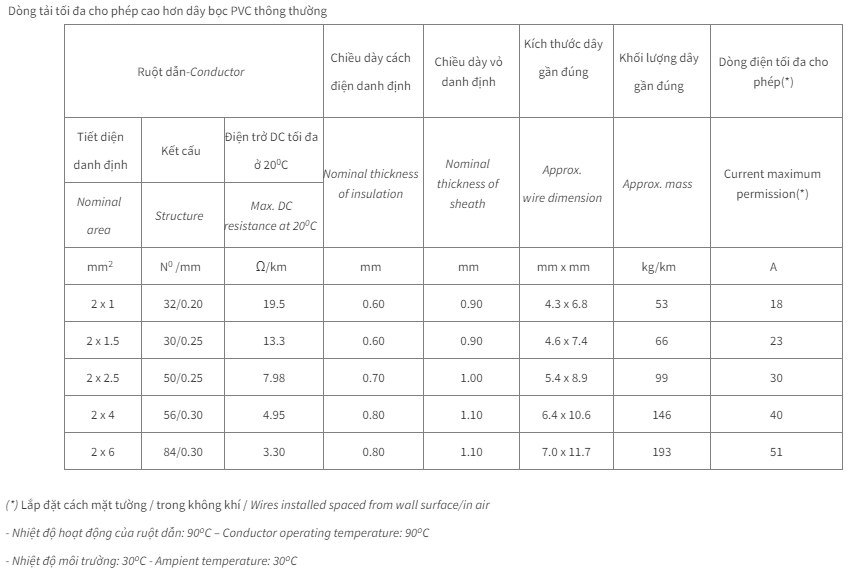

Bảng chịu tải dây điện cadivi

Nguồn thông tin lấy từ trang: Dây đôi mềm ovan, cách điện và vỏ PVC 90 °C không chì

bảng thông số dòng tải tối đã Cadivi

Đến thời điểm hiện tại, trên trang chủ của công ty cơ điện Trần Phú hay dây cáp điện cadisun vẫn chưa thấy công khai chi tiết về bảng thông số này vì vậy để biết được dây điện trần phú 2x2.5 chịu tải bao nhiêu thì cách tốt nhất vẫn phải thông qua tính toán như ở trên.

--------------
