Sơ đồ mạch 3 công tắc điều khiển 1 bóng đèn

Đăng bởi CÔNG TY TNHH THƯƠNG MẠI XÂY LẮP VÀ DỊCH VỤ AN HUY là vào lúc 03/03/2023

Về nguyên lý thì đồ đấu mạch 3 công tắc điều khiển 1 bóng đèn cũng giống như nhiều công tắc điều khiển 1 bóng đèn ơ các vị trí khác nhau ví dụ:
- Đối với nhà trung cư: Cửa ra vào, Vị trí để sô pha, Phòng ngủ1, Phòng ngủ 2.
- Đối với nhà mặt phố: Cửa ra vào, Cửa cầu thang tầng 1, Phòng ngủ.

Điều bắt buộc ở sơ đồ mạch điện này là phải dùng 2 công tắc đảo chiều 3 chân và ít nhất 1 công tắc đảo chiều 4 chân. Nếu có 1 công tắc 4 chân thì ta có 3 vị trí điều khiển, nếu có 2 công tắc đảo chiều 4 chân thì ta có 4 vị trí điều khiển...

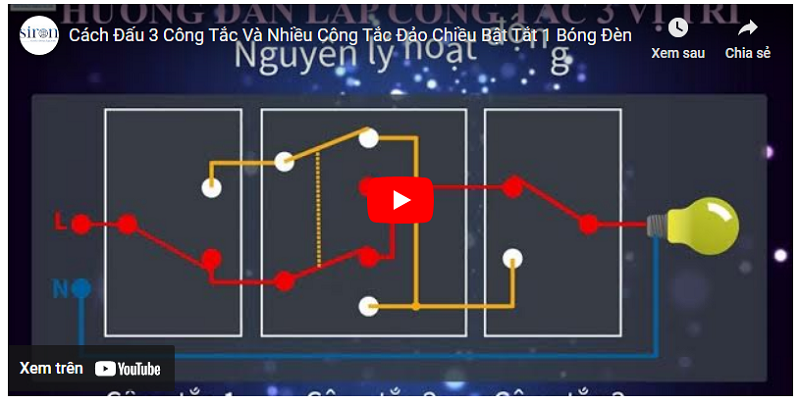

Nguyên lý hoạt động của sơ đồ mạch điều khiển 1 bóng đèn ở nhiều vị trí như dưới đây:

Sơ đồ đầu nối bằng hình ảnh thật của loại công tắc 3 cực panasonic và công tắc 4 cựa panasonic

Cách xác định các chân cực

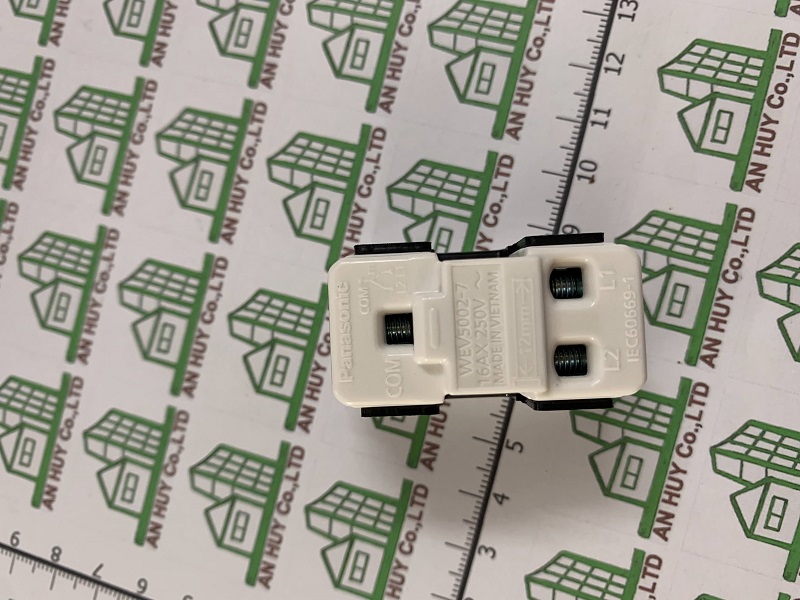

+ Đối với loại công tắc 3 cực panasonic:

Các cực được nhà sản xuất ký hiệu ở phía sau của công tắc: Cực "COM" là chân chung, "L1" và "L2" là chân ra các thiết bị khác. Ở trạng thái tắt thì chân "COM" tiếp xúc với chân "L1" và ở trạng thái bật thì chân "COM" tiếp xúc với chận "L2".

Sơ đồ chân công tắc 3 cực panasonic

+ Đối với công tắc 4 cựa panasonic:

Nhà sản xuất đánh số từ 1 đến 4 trong đó: Ở vị trí công tắc bật thì chân số 1 thông với chân số 2 và chân số 3 thông với chân số 4; Ở vị trí công tắc tắt thì chân số 1 tách khỏi chân số 2 để tiếp xúc với chân số 4 và chân số 3 tách khỏi chân số 4 để tiếp xúc với chân số 2. Đây gọi là tiếp xúc tréo.

Sơ đồ mạch 3 công tắc điều khiển 1 bóng đèn:

sơ đồ mạch điện 3 công tắc 3 bóng đèn

Với cách đấu như trên: Các công tắc được mắc nối tiếp với nhau và mắc nối tiếp đến bóng đèn nên sẽ không bao giờ bị chập điện kể cả trong trường hợp xác định nhầm vị trí các chân công tắc, điều quan trong nhất là phải xác định đúng các chân của ông tắc nếu không thì sẽ không điều khiển bật tắt bóng đèn được. Khi 1 trong 3 công tắc bật hoặc tắt thì sẽ làm mất nguồn điện cấp cho bóng đèn, để có thể điều khiển bóng đèn ở nhiều vị trí khác nhau thì chỉ việc mắc nối tiếp thêm công tắc 4 chân nữa là được.

Khôn biết bài viết đã thỏa mãn được câu hỏi của các ban hay chưa, nhưng nếu đã đọc đến đây rồi thì mình xin trân trọng cảm ơn đã ghé qua web mình.

------------
