Rơ le bảo vệ block tủ lạnh 4 chân 1/6 HP 125W

Rơ le  4 chân khởi động máy nén tủ lạnh

Rơ le khởi động máy nén tủ lạnh là thiết bị hỗ trợ quá trình khởi động của lốc lạnh, hoạt động bằng cách cấp điện vào quận đề của lốc, nhờ đó giúp máy nén khởi động được. Khi máy nén đã khởi động song, Rơ le tự động ngắt điện cho quận dây đề để máy nén hoát động bình thường.

Nguyên lý hoạt động của Rơ le  4 chân khởi động máy nén tủ lạnh

- Khi lốc khởi động:

Dòng điện sẽ chảy qua cuộn đề, tạo ra từ trường, di chuyển lõi sắt và đóng các điểm tiếp xúc.

- Khi động cơ đạt tốc độ đầy đủ: Dòng điện qua cuộn dây khởi động sẽ giảm =>Từ trường yếu đi và lõi sắt sẽ di chuyển trở lại vị trí ban đầu => Điểm tiếp xúc bị ngắt và động cơ được kết nối trực tiếp với nguồn điện. =>Động cơ sẽ tiếp tục hoạt động bình thường.

Sơ đồ đấu dây Rơ le  4 chân khởi động máy nén tủ lạnh

- Kiểu chân cắm: Rơ le đề có nhiều kiểu chân cắm khác nhau, cần chọn loại phù hợp với ổ cắm trên máy nén.

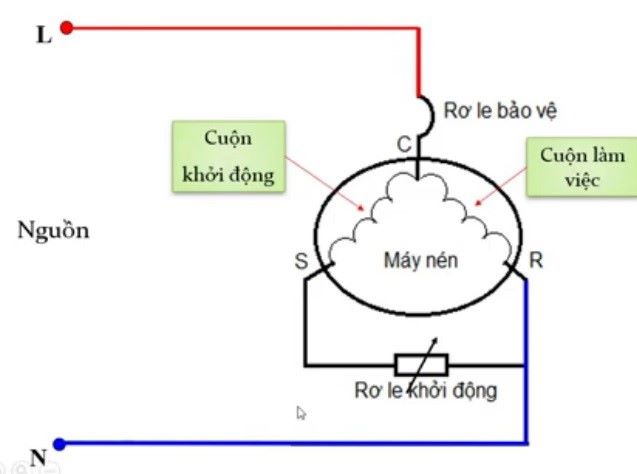

Sơ đồ đấu dây Rơ le 2 chân khởi động máy nén

- Lưu ý:

+ Hình ảnh sản phẩm là hình ảnh thực tế, mầu sắc sẽ không chuẩn với mầu thực tế do sai lệch về ánh sáng lúc chụp ảnh.

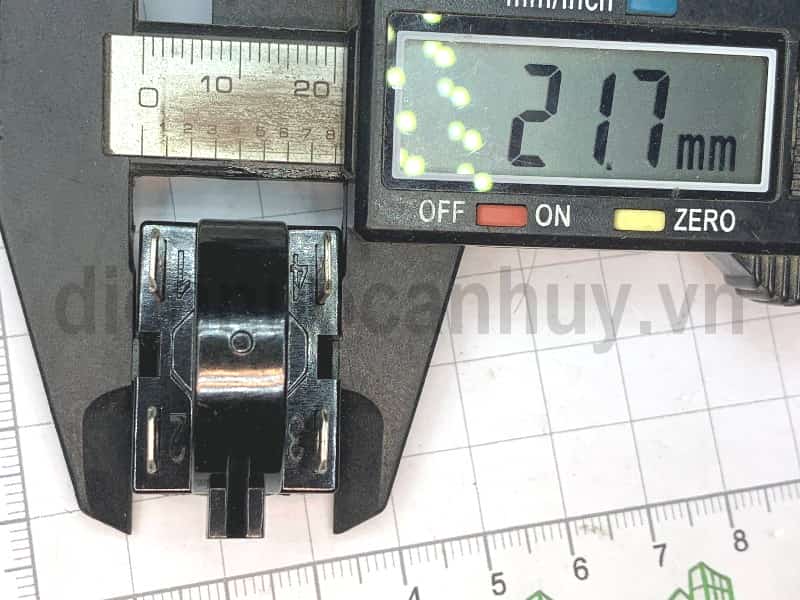

+ Kích thước sản phẩm như trong ảnh. Mỗi ô vuông là 1 cm dài và 1 cm rộng.

+ Vì vậy, các bạn nên xem kỹ ảnh sản phẩm trước khi đặt hàng để đỡ mất công đổi trả.
