Ký hiệu contactor

Đăng bởi CÔNG TY TNHH THƯƠNG MẠI XÂY LẮP VÀ DỊCH VỤ AN HUY là vào lúc 27/12/2022

Contactor hay còn gọi là Khởi động từ là thiết bị dùng để điều khiển bật tắt các máy móc thiết bị có công suất lớn:

Tại sao lại phải dùng contactor chứ không phải là cầu dao điện, aptomat hay công tắc, phích điện những cái đó cũng có tác dụng để đóng và cắt điện mà. Vấn đề là ở chỗ trong hệ thống máy móc tự động, muốn điều khiển thiết bị điện có công suất lớn một cách tự động thì phải dựa vào các tín hiệu đầu vào, mà các tín hiệu điện này thì không thể dùng để trực tiếp vận hành các thiết bị có công suất lớn kia được. Hơn nữa các tín hiệu điện dùng để điều khiển thường là điện một chiều hoặc điện 1 pha.

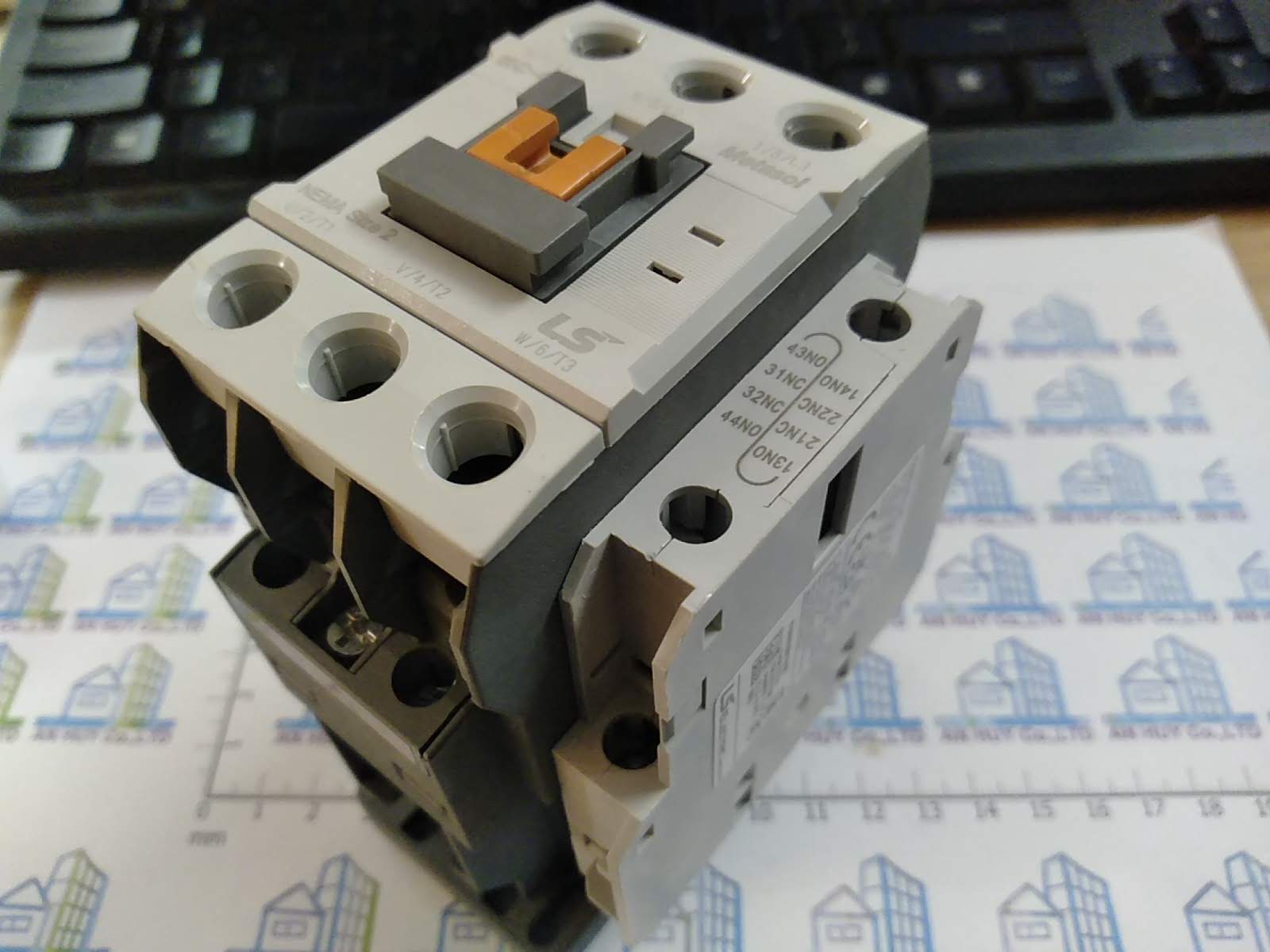

khởi đong từ ls

Phạm vi bài viết dành cho các bạn mới tìm hiều về contactor, hiểu về công dụng và cách sử dụng cũng như cách chọn contactor phù hợp. Trong bảng ký hiệu contactor mình sẽ đánh dấu số thứ tự ở trên mặt sản phẩm sau đó sẽ giải thích ký hiệu và công dụng của từng vị trí trên loại khởi động từ LS này.

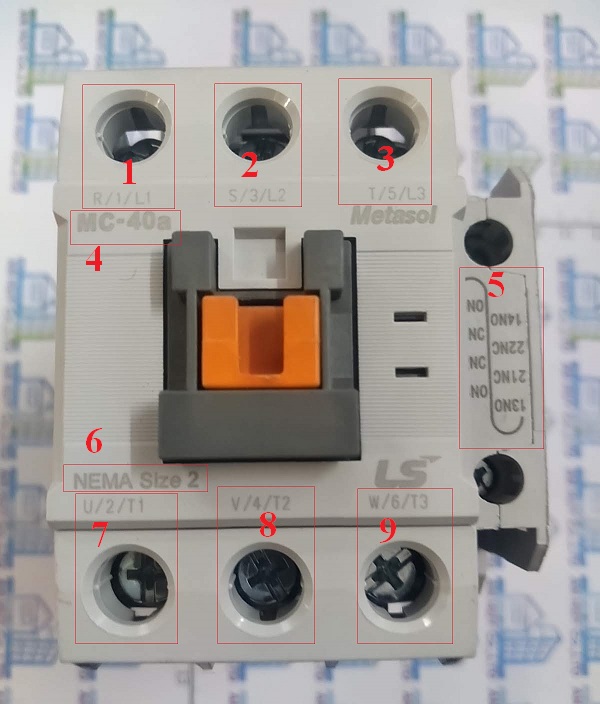

Ký hiệu contactor ở mặt trên

ký hiệu contactor mặt trên

Stt Ký Hiệu Ý nghĩa Công dụng
1 R/1/L1 Cực động lực số 1 Đấu pha thứ nhất của nguồn vào điện 3 pha
2 S/3/L2 Cực động lực số 2 Đấu pha thứ 2 của nguồn vào điện 3 pha
3 T/5/L3 Cực động lực số 3 Đấu pha thứ 3 của nguồn vào điện 3 pha
4 MC-40a MC: Là viết tắt của từ Magnetic Contactors, là loại công tắc đóng mở nhờ vào lực điện điện trường trong cuận dây nam châm điện có điều khiển. Thường thì MC được kết hợp với loại MT (Thermal Overload Relays) là công tắc tơ bảo vệ quá nhiệt. MC-40a là ký hiệu mã số sản phẩm và dòng định mức của khởi động từ. Contactor và rơ le nhiệt thường được sử dụng cùng với nhau, chú ý đến kích thước contactor và rơ le nhiệt để khi lắp được ăn khớp với nhau
5 No và Nc Đây là các ký tự trên tiếp điểm phụ contactor, thông thường thì tiếp điểm phụ có 4 cực trong đó có 2 cực thường đóng và hai cực thường mở, trên mặt tiếp điểm phụ contactor có các lỗ dùng để nối thêm tức là 1 khởi động từ có thể lắp thêm nhiều tiếp điểm phụ được, Việc này rất có ích trong để lấy tin hiệu điều khiển ra nhiều thiết bị khác. No viết tắt của Nomal Open và Nc viết tắt của Nomal Close:  Dùng các tiếp điểm phụ này để lấy tín hiệu hoạt động của contactor mục đích để kiểm tra trạng thái contactor đang đóng hay đang mở
6 NEMA Size 2 NEMA (National Electrical Manufacturers Association): Quy định về kích thước của hiệp hội nhà sản xuất thiết bị điện quốc tế
7 U/2/T1 Cực động lực số 1: Khi contactor đóng thì cực này được nối với cực động lực R/1/L1 (phía đối diện) Đấu với tải tiêu thụ có công suất lớn: Mô tơ điện 3 pha
8 V/4/T2 Cực động lực số 2: Khi contactor đóng thì cực này được nối với cực động lực S/3/L2 (phía đối diện) Đấu với tải tiêu thụ có công suất lớn: Mô tơ điện 3 pha
9 W/6/T3 Cực động lực số 3: Khi contactor đóng thì cực này được nối với cực động lực T/5/L3 (phía đối diện) Đấu với tải tiêu thụ có công suất lớn: Mô tơ điện 3 pha

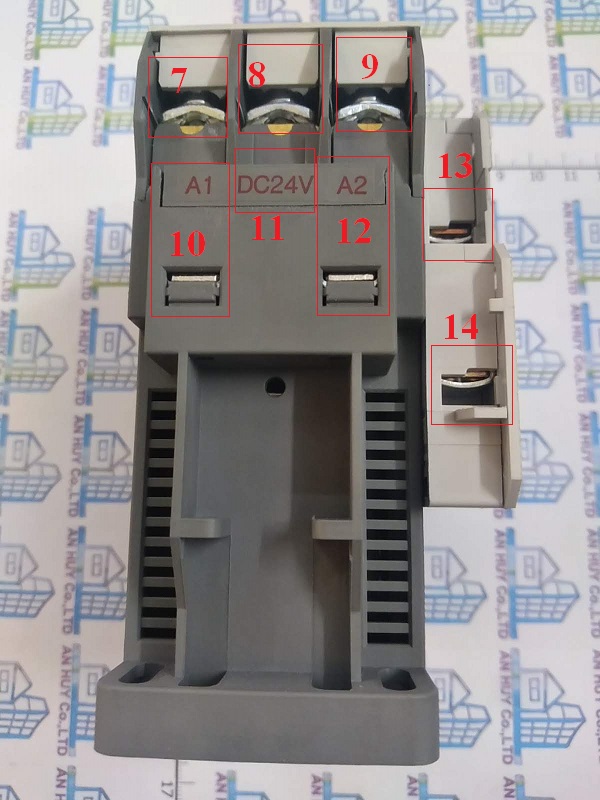

Ký hiệu contactor ở mặt sau

Stt Ký Hiệu Ý nghĩa  Công dụng
10 A1 Dòng điều kiển, A1 dành cho cực dương Đấu nối với các thiết bị phát tín hiệu điều khiển chẳng hạn: Van điện từ, nút bấm . Chân A1 mặt sau và mặt trước luôn thông với nhau.
11 DC24V Điện áp sử dụng để điều khiên contactor. DC24V nghĩa là dòng điều khiển là điện 1 chiều 24 vôn, có những loại khác nghi là: AC220V nghĩa là dòng điều khiển là loại điện xoay chiều 1 pha 220V.  Trước khi đấu nối dòng điều khiển phải kiểm tra thật kỹ vấn đề là contactor dung dòng điều khiển loại nào? xoay chiều hay 1 chiều, điện áp là bao nhiêu? Việc chọn lựa sai là nguyên nhân cháy cuộn hút contactor
12 A2 Dòng điều khiển A2 dành cho cực âm. Chân A2 của mặt trước và mặt sau cũng luôn thông với nhau. Việc bố trí ở hai bên nhằm tạo thuận lợi, tiện dụng trong quá trình đi dây.
13     Đấu với dây nhận tín hiệu của contactor, cực 13 nằm phía trên là loại cực thường đóng (nghĩa là khi contactor chưa hoạt động thì nó thông mạch, khi contactor hoạt động thì nó ngắt mạch), nó luôn thông với cực 13 ở mặt trước (xem ảnh ở phần bên dưới)
14     Đấu với dây nhận tín hiệu của contactor, cực 14 nằm phía dưới là loại cực thường mở, nó luôn không thông mạch với cực 14 ở mặt trước (xem ảnh ở phần bên dưới)

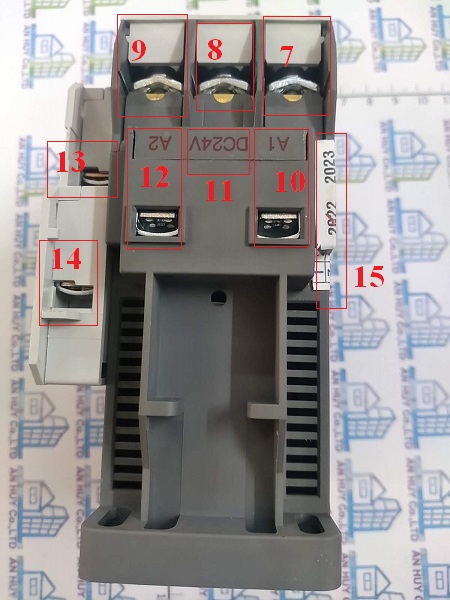

Ký hiệu contactor ở mặt trước:

Tất cả các ký tự ở mặt trước và mặt sau đều giống nhau, riêng ký hiệu số thứ tự 15 chỉ là tem bảo hành của sản phẩm.

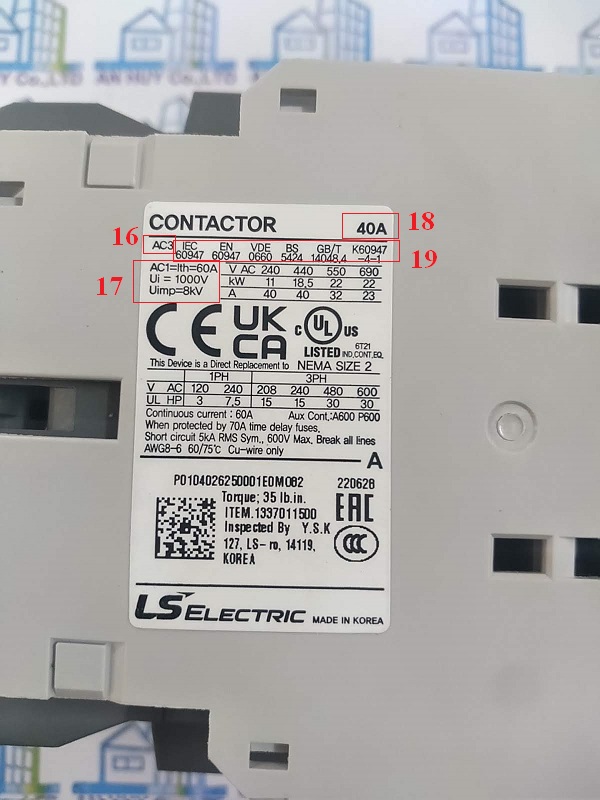

ký hiệu a1 a2 trên contactor  nằm ở mặt bên

Stt Ký hiệu Ý nghĩa Công dụng
16 AC3

AC3: Dùng đóng cắt cho tải động cơ không động bộ rotor lồng sóc, tiếp điểm chịu tải khi khởi động bằng 5-7 lần dòng định mức của động cơ. thường dùng cho khởi động sao/tam giác, các mạch điện cẩu trục.

Ngoài ký hiệu AC3 còn có các ký hiệu khác như:

AC: Dùng cho tải xoay chiều AC
DC: Dùng cho tải 1 chiều DC
AC1: Dùng cho tải thuần trở như điện trở sấy, các tiếp điểm chính của Contactor được lựa chọn đóng cắt những tải có Cos phi lớn hơn 0,95. loại này áp dụng cho tất cả các tải AC có hệ số Cos phi trên 95%
AC2: Dùng đóng cắt cho tải động cơ không đồng bộ rotor dây quấn, khởi động phanh nhấp nhả, hãm ngược, các tiếp điểm chính của contactor khi đóng kín mạch chịu tải khoảng 2,5 lần dòng định mức của động cơ.
AC4: Dùng cho tải động cơ rotor lồng sóc, phanh hãm ngược, nhấp nhả, đảo chiều quay.
DC2: Dùng cho động cơ DC kích từ song song, khi đang vận hành hằng số thời gian của tải khoảng 7,5ms các tiếp điểm chính đóng nó chịu dòng có giá trị khoảng 2,5 lần dòng định mức của động cơ.
DC3: Dùng cho động cơ DC kích từ song làm việc nhấp nhả, hãm ngược, hằng số thời gian mạch tải nhỏ hơn 2ms các tiếp điểm chính chịu dòng khởi động có giá trị khoảng 2.5 lần dòng định mức của động cơ.
DC4: Dùng để ngắt mạch phụ tải động cơ DC kích từ nối tiếp khi động cơ đang hoạt động bình thường, hằng số thời gian phụ tải khoảng 10ms các tiếp điểm chính chịu dòng khởi động có giá trị khoảng 2,5 lần dòng định mức của động cơ.

Trích nguồn thông tin ở trang https://aecom.vn/


17

AC1=Ith=60A

Ui=1000V

Uimp=8kV

AC1: Tải không cảm ứng hoặc cảm ứng nhẹ, ví dụ: lò điện trở , lò sưởi... Tham khảo thêm tại đây; Ith là dòng điện nhiệt, nó nói lên khả năng chịu đựng liên tục của tiếp điểm với dòng là 60A

Ui: Hiệu điện thế định mức = 1000V

Uimp: Điện áp xung mà contactor chịu được là 8kv


18 40A

Dòng định mức của contactor. Thông thường khi chọn contactor thì giá trị này bằng khoảng 1.5 lần dòng tiêu thụ của tải thiết bị


19 IEC; EN; VED... Các tiêu chuẩn sản xuất

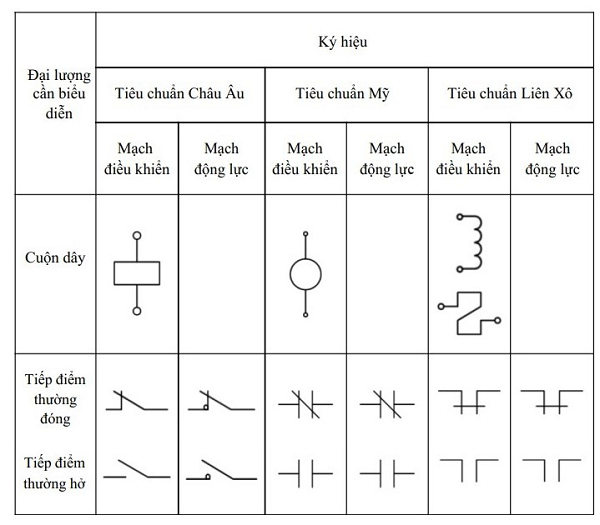

ký hiệu contactor trong bản vẽ

Trên đây là toàn bộ ký tự và ý nghĩa các cực trên khởi động từ LS, hi vọng bạn đã tìm được thông tin mình cần trong nội dung bài viết, cảm ơn các bạn đã quan tâm. Thansk!

--------
