Tính toán độ rọi đèn led nói chung và đèn led năng lượng mặt trời nói riêng, mục đích tính toán nhằm đưa ra công suất bóng, số lượng bóng, chiều cao lắp bóng và diện tích chiếu sáng phù hợp với tiêu chuẩn TCXDVN 333 : 2005 cho các công trình công cộng và hạ tầng đô thị như:
- Điểm đỗ giao thông công cộng ngoài trời; đường, cầu và đường hầm dành cho người đi bộ; bên ngoài các khu trường học, bệnh viện, trung tâm thương mại, hội chợ triển lãm và các trụ sở.
- Công viên, vườn hoa: Sân vườn nhà, khu chăn nuôi gia xúc, gia cầm...
- Các công trình kiến trúc - Tượng đài - Đài phun nước.
- Các công trình thể dục thể thao ngoài trời: Sân bóng cỏ nhân tạo, sân tenis, sân cầu lông...
Cơ sở tính toán dựa theo:
- Công bố thông số kỹ thuật của nhà sản xuất: Catalogue MPE
- Lý thuyết hình tam giác vuông (công thức lượng giác): Wikipedia - Tam giác vuông
- Công thức tính diện tích hình tròn: Wikipedia - Diện tích hình tròn
- Diện tích hình chỏm cầu: Wikipedia - Hình chỏm cầu
- Góc khối: Wikipedia - góc khối
- Quang thông: thông số theo catalogue
- Cường độ chiếu sáng: Wikipeadia
- Độ rọi: Wikipedia
Tính toán cường độ chiếu sáng:
Cường độ sáng là thước đo công suất theo trọng số bước sóng phát ra từ một nguồn sáng theo một hướng cụ thể trên một đơn vị góc khối , dựa trên hàm độ sáng , một mô hình tiêu chuẩn về độ nhạy của mắt người . Đơn vị SI của cường độ sáng là candela (cd)
Công thức tính cường độ chiếu sáng: Iv = lm/Ω
trong đó:
Iv: Là cường độ chiếu sáng, đơn vị là cd
Ω: Góc khối
Là một khái niệm được sử dụng trong Toán học và Vật lý để nói tới các góc trong không gian ba chiều tương ứng giữa một vật thể với một điểm cho trước, nó tương tự với khái niệm góc sử dụng cho mặt phẳng hai chiều. Góc khối được sử dụng để ước lượng độ lớn của vật thể tính từ một điểm quan sát cho trước, ví dụ một vật thể nhỏ nhưng được đặt gần điểm quan sát vẫn có thể có góc khối lớn hơn một vật thể có kích thước lớn nhưng được đặt xa điểm quan sát. Góc khối thường được ký hiệu là Ω, đơn vị SI của nó là steradian (ký hiệu "sr").
Công thức tính góc khối: Ω = A/r^2
A là Diện tích chỏm cầu: A = 2*π*r*h
r bán kính khối cầu phụ thuộc vào chiều cao lắp bóng đèn
h: chiều cao dây cung.

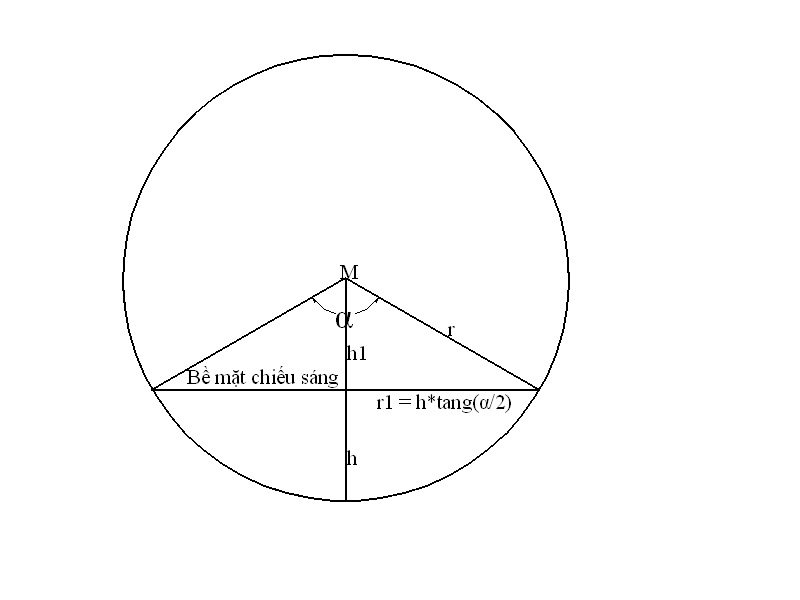

Các thông số được thể hiện trong hình chiếu đứng như dưới đây:

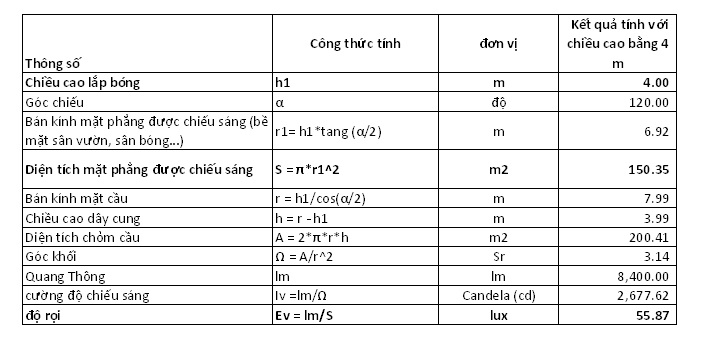

để đơn giản hóa việc tính toán, ta lập bảng excel công thức tính như dưới đây: (file gốc tải về tại đây)
Bảng độ rọi tiêu chuẩn và chiều cao lắp bóng đèn led pha:
Dưới đây là bảng tính toán dựa vào chiều cao thông dụng
Công thức tính độ rọi:
