Công Tắc Cửa Máy Giặt Electrolux Dẹt 515

Công Tắc Cửa Máy Giặt Electrolux Dẹt 515

- Công tắc khóa cửa máy giặt cho Electrolux 10751, 85761…

-

-

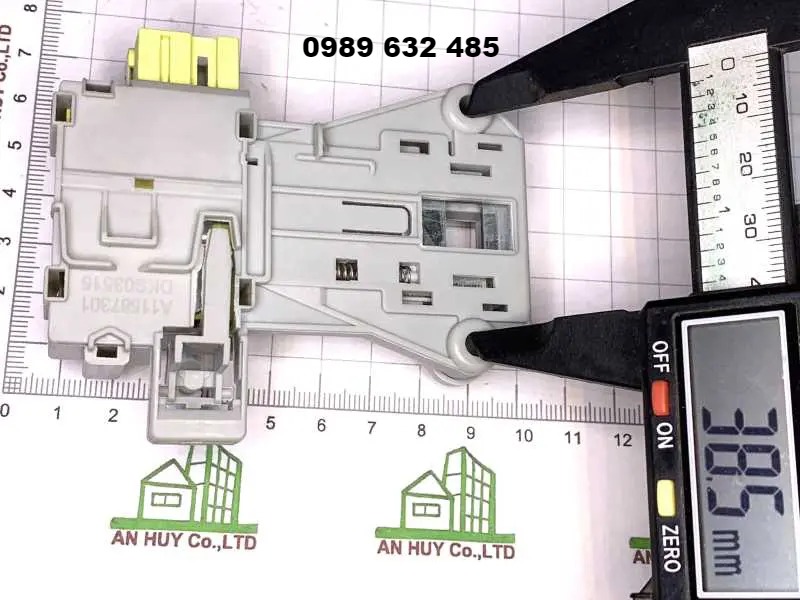

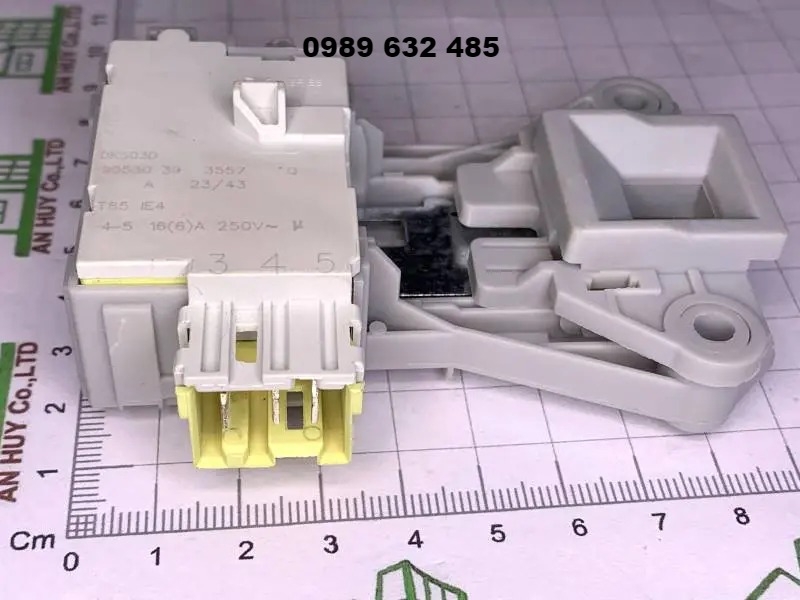

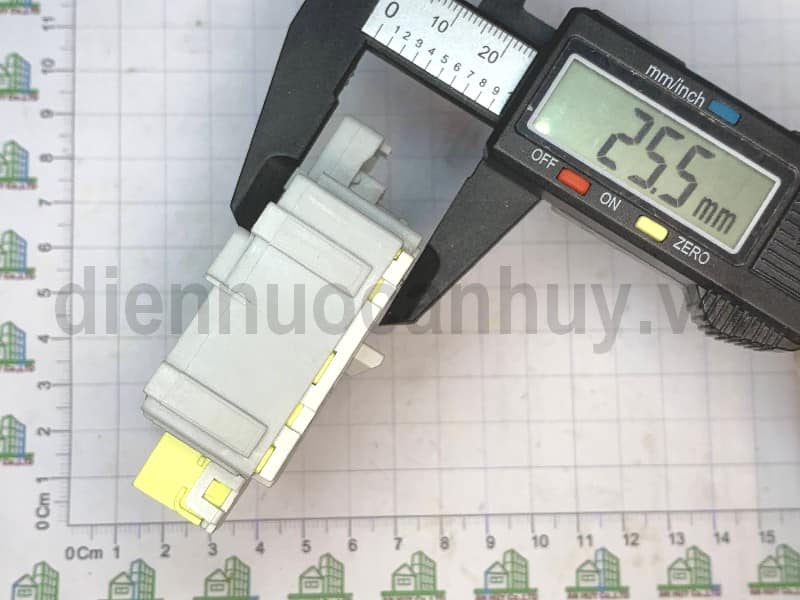

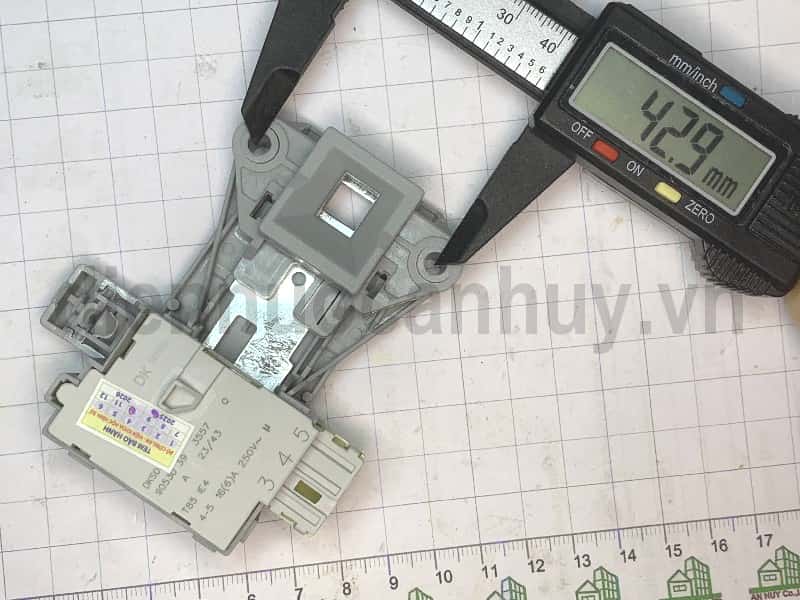

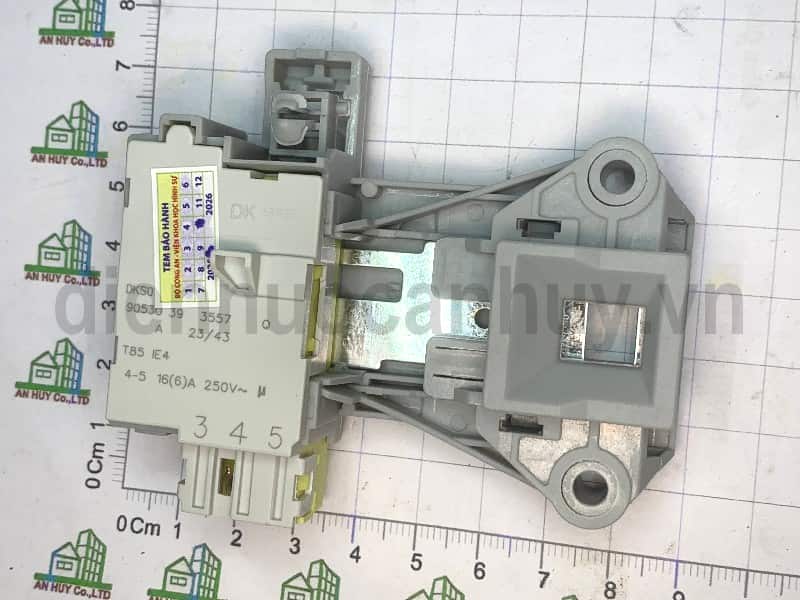

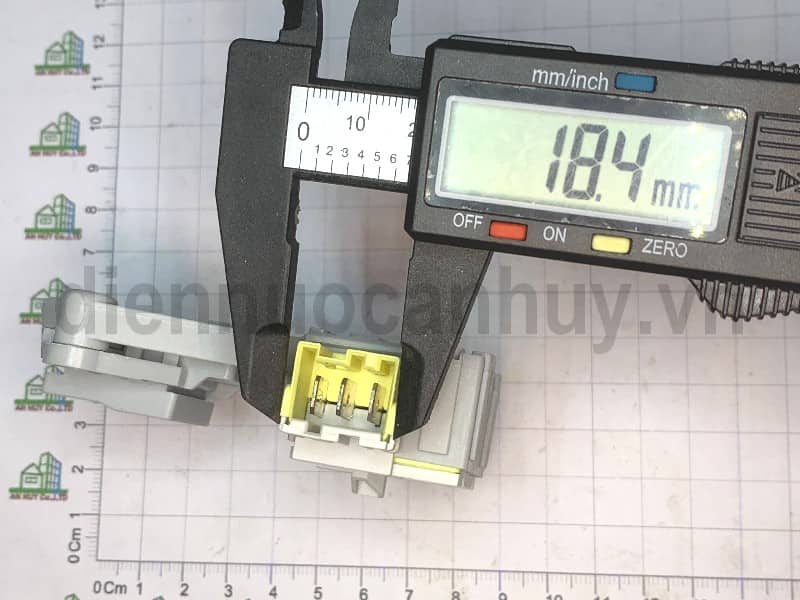

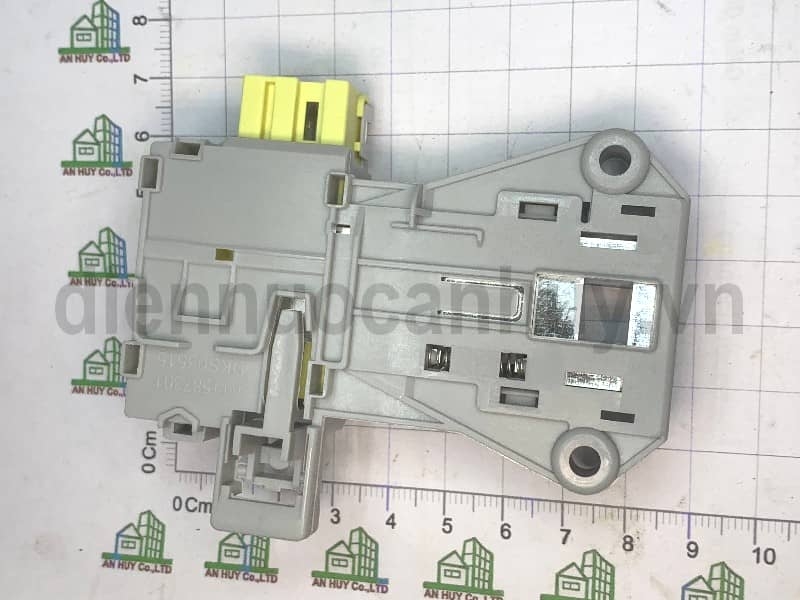

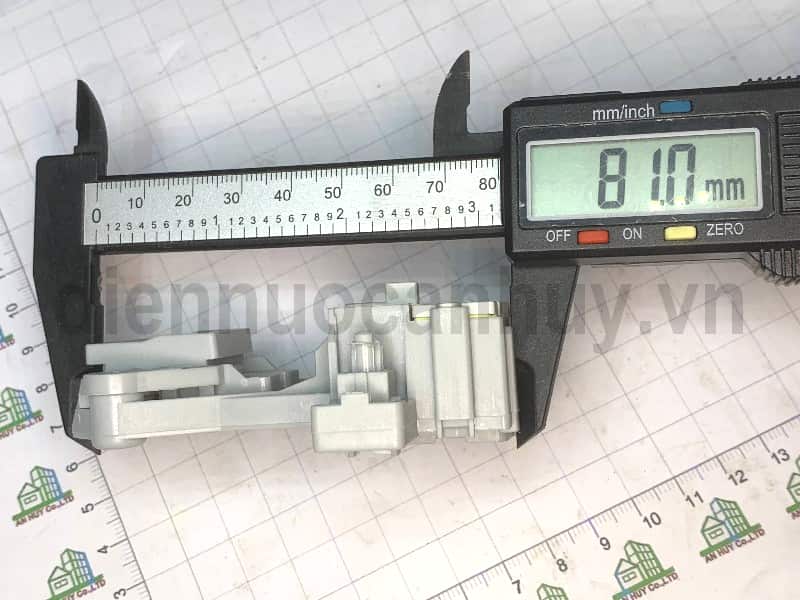

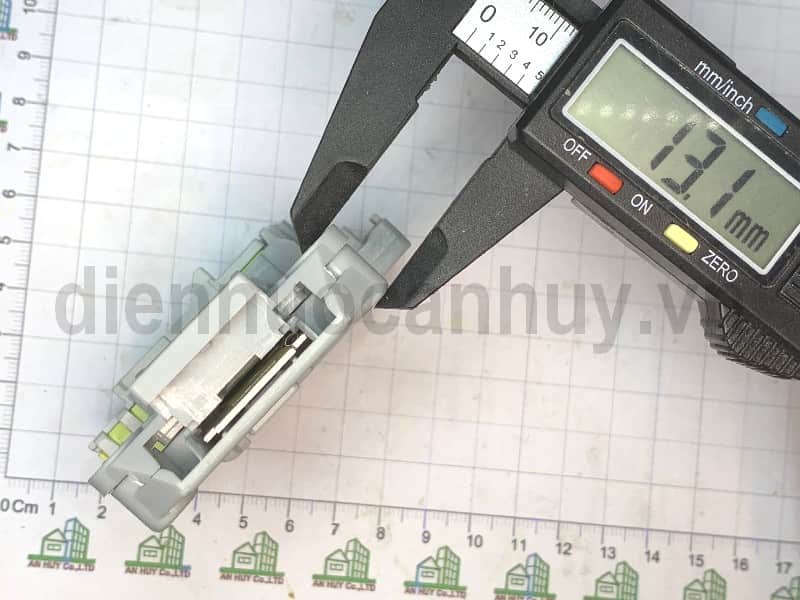

- Mẫu mã, hình dáng kích thước: Như trong ảnh sản phẩm

- Quý khách lưu ý lựa chọn đúng mẫu như ảnh.

Cách kiểm tra công tắc cửa 3 chân sống chết? Công Tắc Cửa Máy Giặt Electrolux Dẹt 515

Ký hiệu các chân của công tắc cửa 3 chân:

Một số loại công tắc cửa 3 chân rất củ chuối, nó không đánh số sẵn lên vị trí các chân (chắc mục đích không cho mình kiểm tra sống chết, mà bắt thay luôn). Các bạn tham khảo ảnh dưới đây để xem vị trí đánh số các chân nha.

Vị trí các chân công tắc

Nguyên lý hoạt động

- Khởi động máy: Khi đóng cửa, nhấn nút khởi động => máy khi đó bo mạch sẽ cấp điện đến chân số 1 và chân số 3 => Viên thạch anh được cấp điện => sau 30 giây, nó sẽ dãn nở => đẩy chốt đồng làm chập chân số 3 và chân số 2 để truyền tín hiệu đóng cửa về bo mạch thông qua chân số 2 => làm cho không thể mở cửa cưỡng bức bằng tay.

- Khi máy giặt song: Bo mạch ngừng cấp điện đến chân 1 và 3 => Viên Thạch anh không có điện => co về => mở chốt => mở được bằng tay.

Kiểm tra sống hay chết

- Kiểm tra viên thạch anh: Dùng đồng hồ vạn năng, đặ mức thang đo điện trở ở vạch 2k, đo điện trở giữa hai chân 1 và chân 3 => nếu có điện trở lên (tầm khoảng gần 1 ôm) thì ok

- Kiểm tra giãn nở thạch anh: Cấp điện trực tiếp 220V vào chân số 1 và chân số 3, rồi dùng đồng hồ đo thông mạch giữa chân 3 và chân 2, nếu thông thì OK, nếu không thì thay cái mới.

- Kiểm tra chốt có nhảy không: Cấp điện 220V vào chân 1 và 3, đợi 30 giây đên 1 phút, nếu nghe tiếng "tạch" thì chốt đã nhảy, bạn cần phải quan sát xem nó đã lên hẳn để khóa chốt chưa, nếu không lên hẳn, thì phần này hỏng cơ cấu chuyền động, tốt nhất là thay cái mới.

Ý nghĩa các chân công tắc cửa máy giặt, đây là loại mà nó có đánh số rõ ràng.
