Cách đấu aptomat chống giật.
Chuẩn bị trước khí đấu nối:
- dùng bút thử điện để xác định dây nóng và dây mát của nguồn cấp vào.
- xác định các cọc dầu vào và đầu ra của át. (đầu vào là phía trên và đầu ra ở phía dưới của át)
- xác định ký hiệu trên 2 đầu cực của át chống giật. Nếu cọc có chữ "N" thì đấu dây mát còn cọc có ký hiệu chữ "L" hoặc không ký hiệu thì đấu dây nóng.

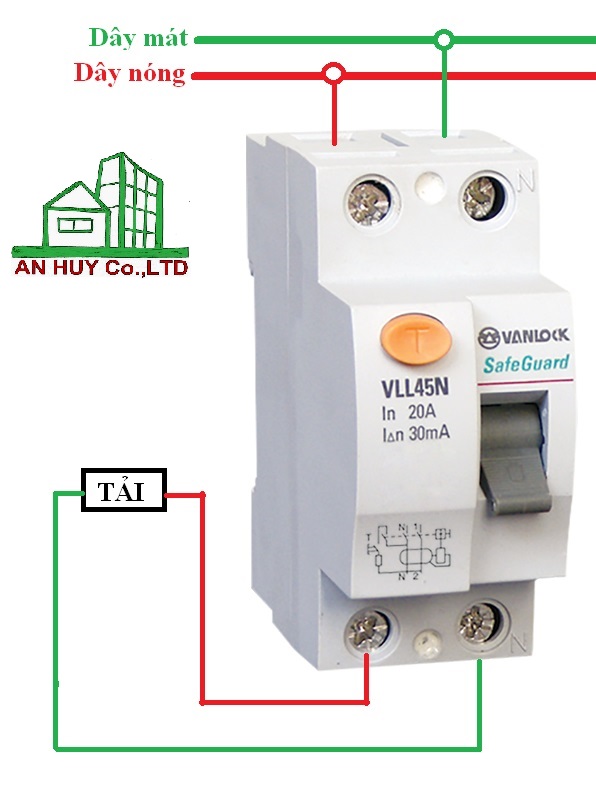

Tiến hành đấu nối như hình dưới đây.
Cách kiểm tra hoạt động của át tô mát chống giật.
Thường xuyên kiểm tra hoạt động của át ít nhất 1 tháng 1 lần. Bằng cách nhấn vào nút test có ký hiệu chữ "T" trên mặt át. Nếu ấn nút mà át không nhẩy thì phải thay thế ngay.

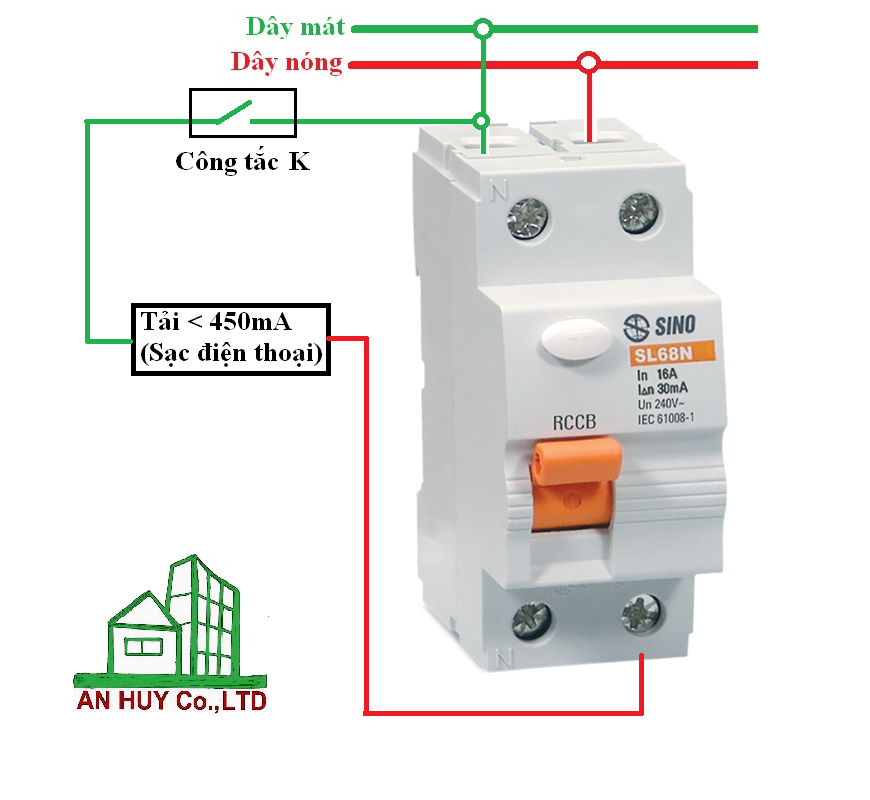

Ngoài ra cũng còn có cách kiểm tra hơi phức tạp một chút nhưng mang lại độ tin cậy cao hơn theo sơ đồ đấu dây như hình dưới đây:
Sau khi đấu nối song, tiến hành bật công tắc "K" nếu át nhảy thì OK còn không nhảy thì phải thay thế ngay.
